ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СКВАЖИННЫХ НАСОСОВ SP.

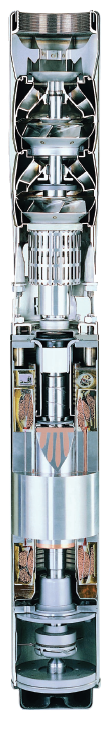

Особенности и преимущества насосов SP: Разрез SP

    1. Сверхпрочные упорные подшипники обладают высоким сопротивлением осевой нагрузке.

    2. Погружные электродвигатели — высокая степень изоляции и грозозащиты;

    3. Контроль температуры и защита электродвигателей типа MS с помощью встроенного температурного датчика Tempcon. Для электродвигателей типа MMS с помощью встраиваемого температурного датчика Pt100 — полный контроль над температурой электродвигателя.

    4. Герметичная конструкция электродвигателей со встроенной системой внутреннего охлаждения специальной жидкостью.

    5. Уплотнение вала электродвигателя с пескоотбрасывающим устройством. Стандартные модели имеют керамико-графитовое (Ceramic/Carbon) торцевое уплотнение вала. При использовании воды с повышенным содержанием песка, электродвигатели по запросу комплектуются торцевым уплотнением из пары материалов ‛карбид кремния/карбид кремния‛ (SiC/SiC) — оптимальная защита подшипников!

    6. Электродвигатели типа MMS c перематываемой обмоткой — возможность замены поврежденной обмотки на месте эксплуатации.

    7. Широкий модельный ряд:
      — MS402B — диаметр 4 дюйма, мощность до 2,2 кВт
      — MS4000 — диаметр 4 дюйма, мощность до 7,5 кВт
      — MS6000 — диаметр 6 дюймов, мощность до 30 кВт
      — MMS6000 — диаметр 6 дюймов, мощность до 37 кВт
      — MMS8000 — диаметр 8 дюймов, мощность до 110 кВт
      — MMS10000 — диаметр 10 дюймов, мощность 190 кВт
      — MMS12000 — диаметр 12 дюймов, мощность до 250 кВт

    8. Применение электродвигателей типа MS6000 ‛industry‛ мощностью от 2,2 до 22 кВт для экстремальных условий эксплуатации. Температура перекачиваемой жидкости до 60º С.

    9. Высокий КПД электродвигателей, благодаря применению высококачественных материалов и новейшим технологиям производства, — низкий уровень эксплуатационных расходов и затрат на электроэнергию!

    10. Исполнения из различных материалов для различных сфер применения:
      — Стандартное исполнение насосов SP для питьевой воды из нержавеющей стали DIN W.-Nr. 1.4301 (AISI 304).
      — Исполнение насосов SP-N для минеральной воды и воды с повышенным содержанием минеральных солей выполнено из нержавеющей стали DIN W.-Nr. 1.4401 (AISI 316).
      — Исполнение насосов SP-R для морской воды выполнено из нержавеющей стали DIN W.-Nr. 1.4539 (AISI 904L) — высокая коррозионная стойкость.

    11. Специальное исполнение насосов SP-NE и SP-RE для перекачивания загрязненных грунтовых вод, химически агрессивных водных растворов и химикатов. Выполнены из нержавеющей стали DIN W.-Nr. 1.4401 (AISI 316) и DIN W.-Nr. 1.4539 (AISI 904L), соответственно. Уплотнения насосов выполнены из резины Viton (FKM) — высокая надежность и долговечность.

    12. Предельно простая и современная конструкция насоса, три стяжные ленточные полосы предотвращают деформации насоса — удобство обслуживания.

    13. Встроенный сетчатый приёмный фильтр из хромоникелевой стали — защита насоса от крупных фракций.

    14. Встроенная всасывающая спираль у всех 4-дюймовых моделей. Создает оптимальную геометрию потока на всасывании, препятствует разрыву струи и образованию кавитации — оптимальная смазка подшипников!

    15. Оптимальная геометрия лопаток — высокий КПД.

    16. Защитная планка кабеля — удобство обслуживания

    17. Встроенный обратный клапан — нет дополнительных затрат.

    18. Широкий типоразмерный ряд, оптимальный подбор гидравлических и мощностных параметров, высокая экономичность.

    19. Полный набор комплектующих — для различных сфер применения.

    20. Стандартный кабель электродвигателя сертифицирован для использования оборудования, контактирующего с питьевой водой. Для версий насосов SP-NE и SP-RE кабель электродвигателя поставляется в изолирующей оболочке из тефлона (PTFE).


Ниже приведены графики для подбора скважинных насосов серии SP.

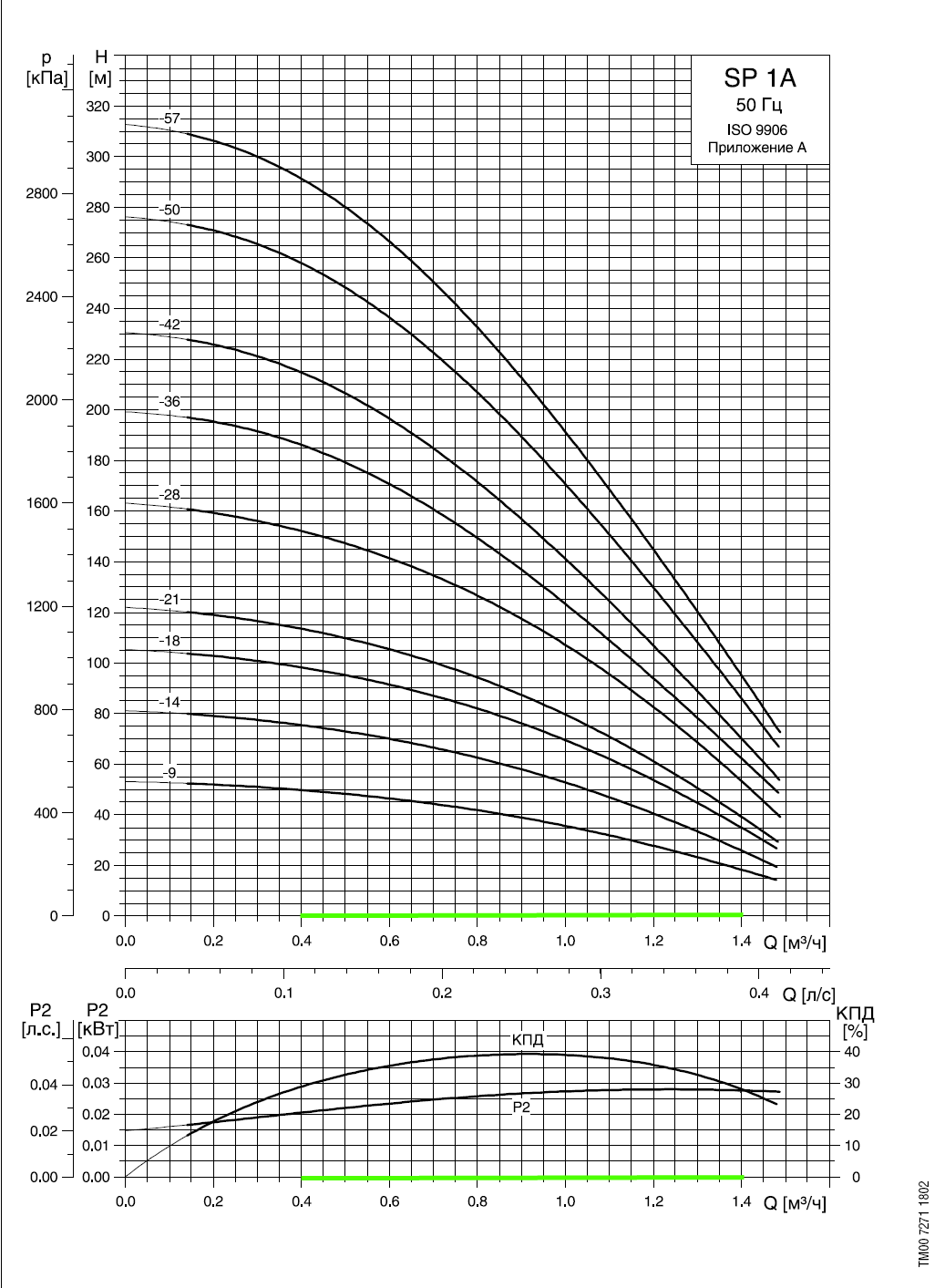

График SP1

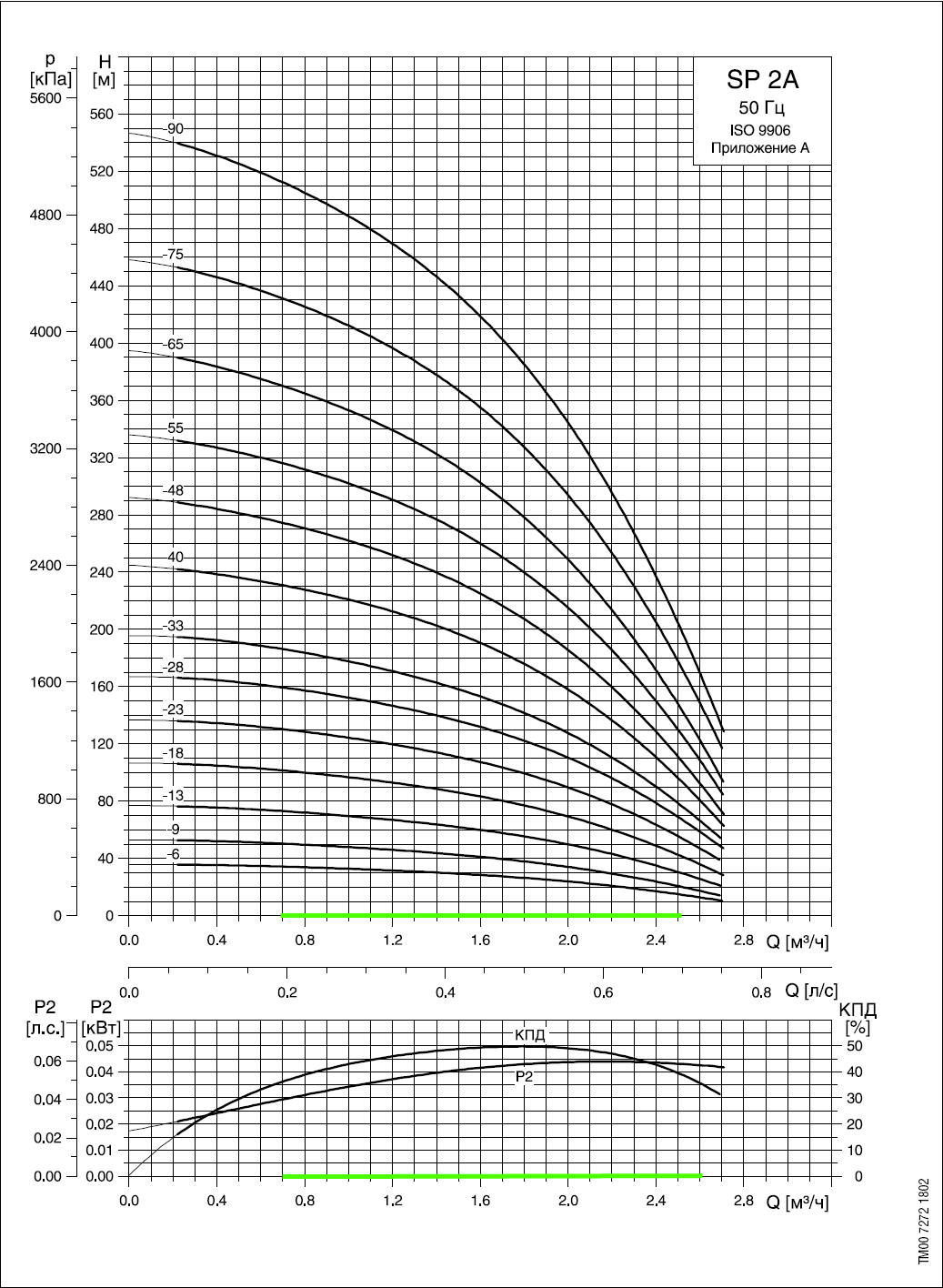

График SP2

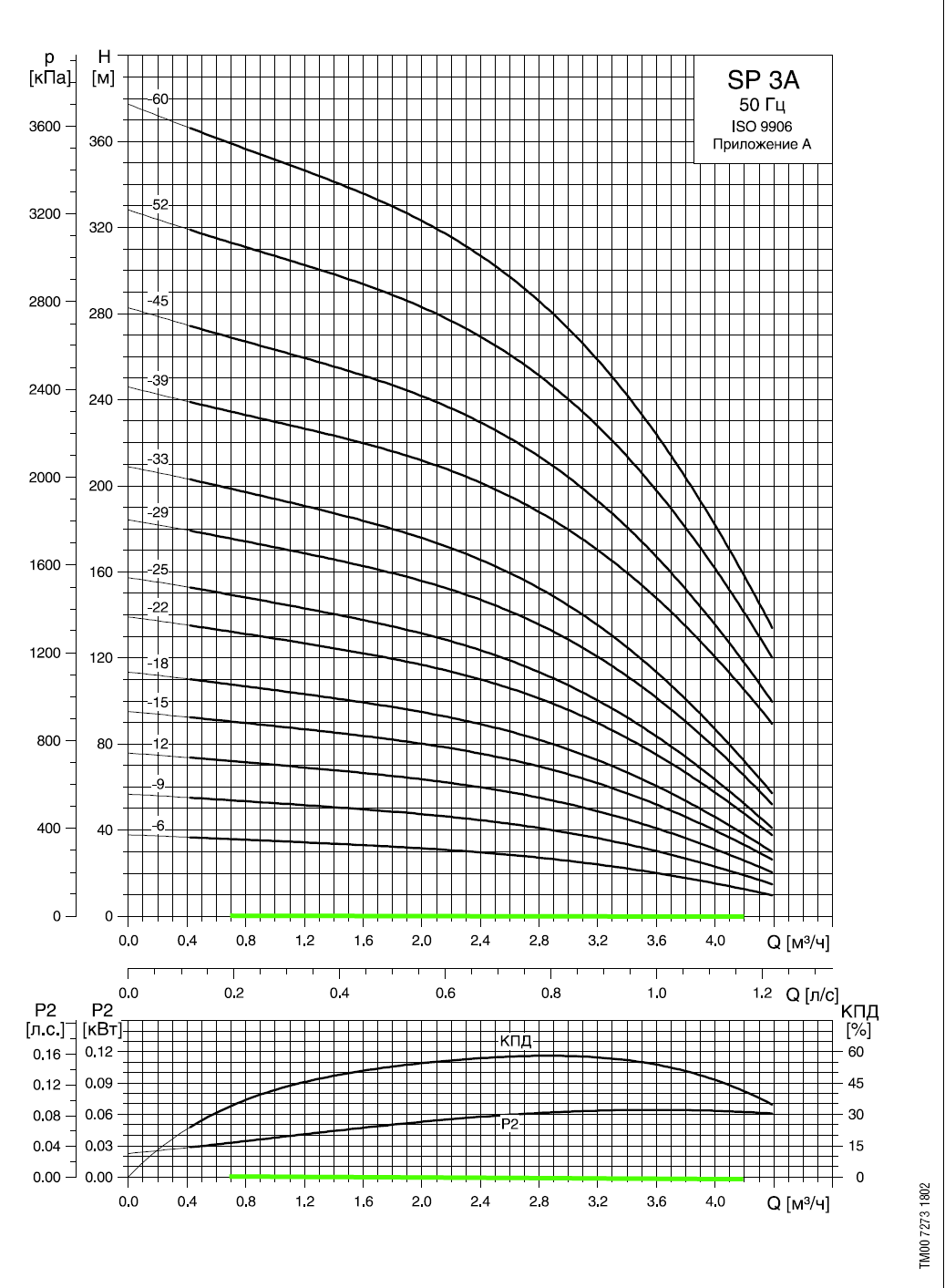

График SP3

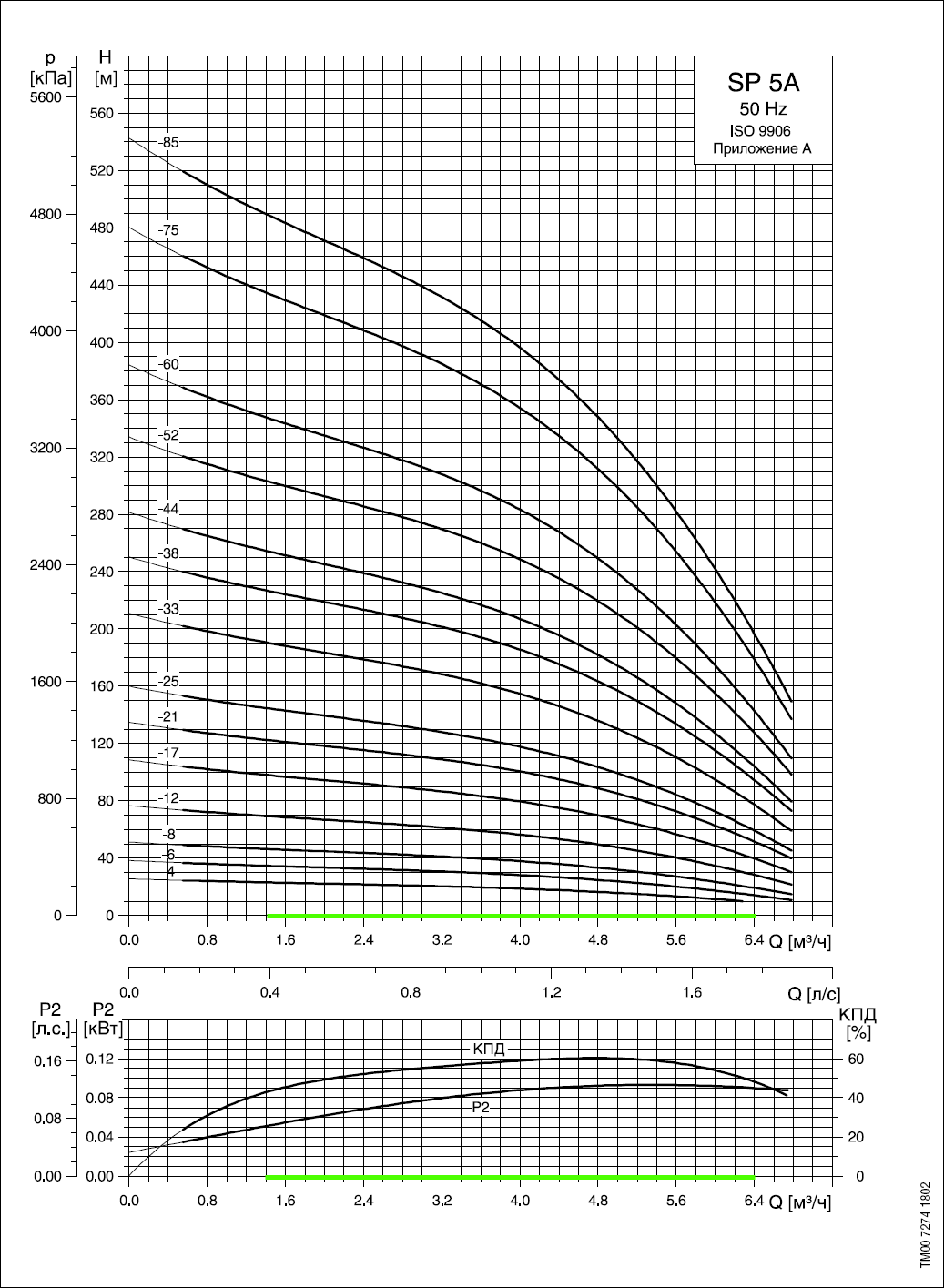

График SP5

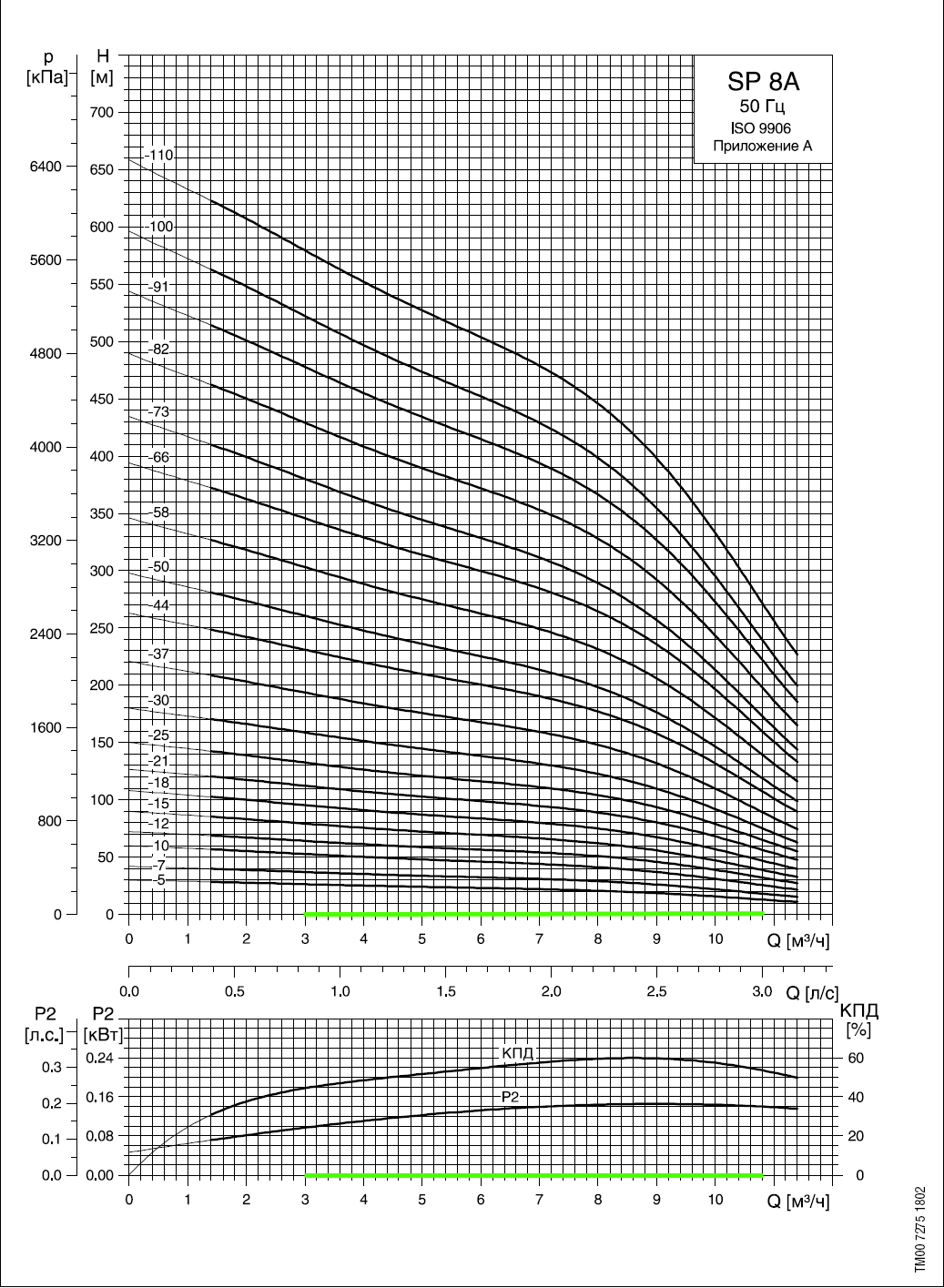

График SP8

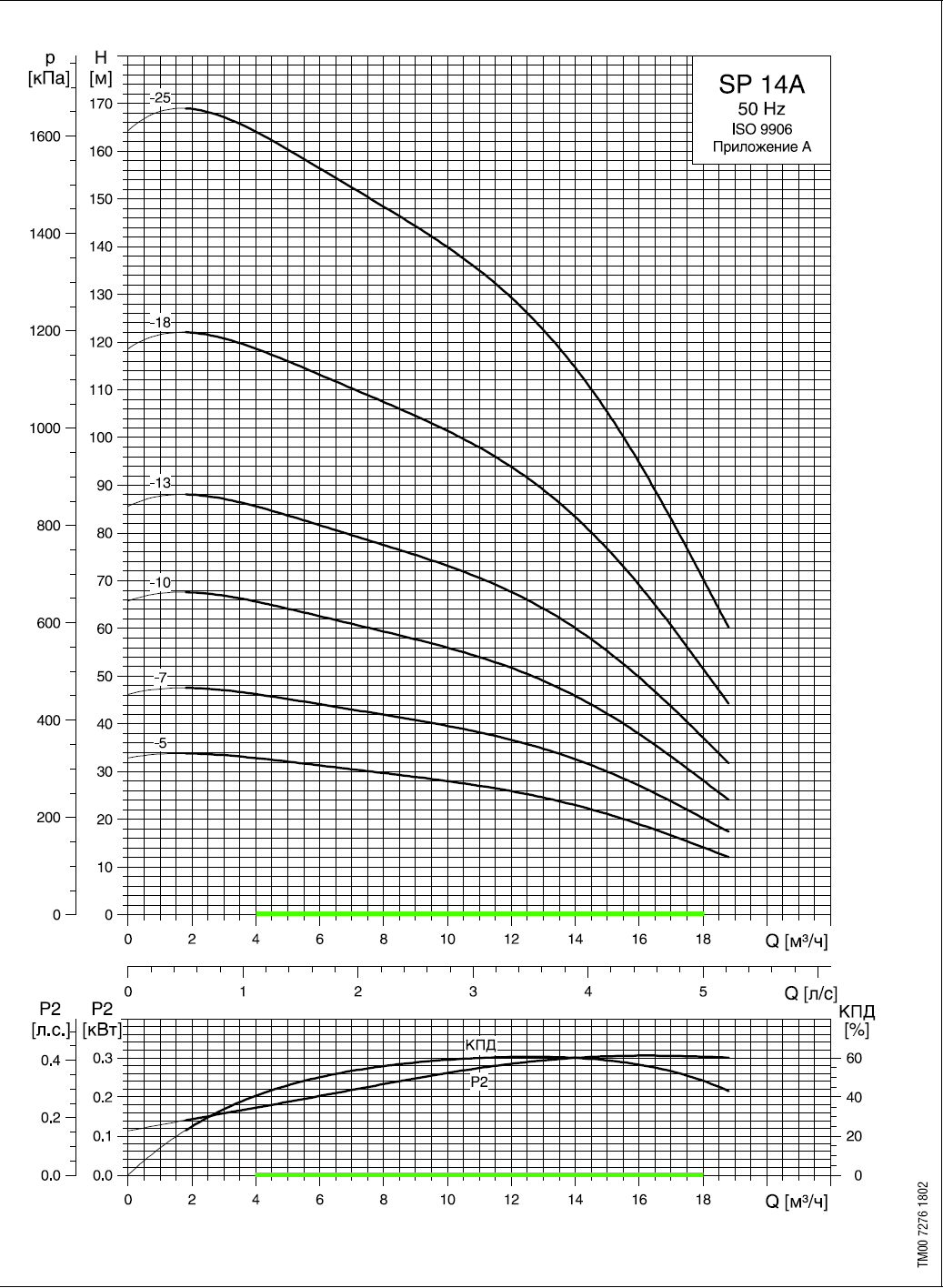

График SP14

Наиболее дорогим компонентом в скважинном насосе является его электродвигатель. При выходе его из строя стоимость ремонта составляет более половины стоимости нового насоса, при этом могут возникнуть проблемы с наличием необходимого двигателя на складе Grundfos.

При подборе скважинного насоса модельного ряда SP рекомендуем придерживаться следующего правила:
большую часть времени электродвигатель должен работать в области, близкой к максимальному К.П.Д.( на графике- зона, выделенная зелёным цветом). Допускается кратковременная работа в пределах кривой графика за пределами оптимальной зоны, при продолжительной эксплуатации в пограничных режимах создаются предпосылки для перегрева насоса, вследствие нехватки воды (левая часть графика), либо преждевременного износа подшипников из-за большого объёма работы насоса (правая часть графика). В любом случае желательно регулировать давление включения и выключения насоса на реле управления в пределах оптимального диапазона.

ДОКУМЕНТЫ ПО ТЕМЕ, ДОСТУПНЫЕ ДЛЯ СКАЧИВАНИЯ:





Перейти на вкладку "Скважинные насосы Grundfos"



При изготовлении данной страницы были использованы материалы нашего сервис- партнёра Grundfos.
