Фирма ООО "ВТ Инжиниринг-Н", авторизованный сервисный центр компании Grundfos и группы компаний "Водная Техника", производит продажу, монтаж, пуско-наладку и сервисное обслуживание пуско-защитных устройств и конденсаторных коробок Maniero, NDB (Water Technics Inc), SA-SPM, MP 204(Grundfos), пультов и шкафов управления Control MPC, LC, LCD, SEG CU 100 (Grundfos), Lowara. Также осуществляем гарантийный и послегарантийный ремонт шкафов управления насосным оборудованием Grundfos, Lowara (Vogel Pumpen), установок Gigamat, Variomat (Reflex). Также специалисты нашей фирмы разрабатывают и изготавливают пульты управления для защиты насосов по сухому ходу при помощи поплавков или погружных электродов.

  С ценами на оборудование, расценками на услуги Вы можете ознакомиться на вкладке Прайсы

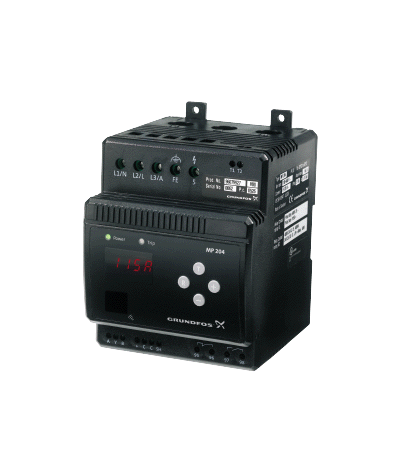

Шкаф управления Control MP 204.



Шкаф управления Control MP 204 (Grundfos) разработан для комплексной защиты и управления одним скважинным насосом SP, также применяется для насосов BM, CR, TP, NB, NK.

Технические данные:


Количество насосов . . . . . . . . . . . . . . . . . . . . . . . .1
Ввод питания . . . . . . . . . . . . . . . . . . . . .одинарный
Напряжение питания . . . . . . . . . . .3 x 380 В, 50 Гц
Мощность, P2 . . . . . . . . . . . . . . . . . . . . .от 0,37 кВт
Способ пуска насоса . . . . . . . . . . . . . . . . . . прямой,
                                               "звезда-треугольник",
                                                                     плавный
Тип управления . . . . . . . . . . . . . .по реле давления,
                                                               реле уровня,
                                                                    поплавку,
                                      другому релейному сигналу.

Функции

Шкаф управления со встроенным блоком электронной защиты электродвигателя МР204 обеспечивает следующую защиту:

  • Перегрузка/недогрузка "сухой ход"
  • Падение напряжения/перенапряжение
  • Асимметрия тока
  • Отсутствие фазы
  • Контроль чередования фаз
  • Контроль сопротивления изоляции
  • Контроль состояния датчиков PTC/реле температуры, Pt100/1000, Tempcon
  • Контроль количества пусков электродвигателя в течении часа и 24 часов
  • Повышенное/пониженное значение cos и многое другое
  • По состоянию на февраль 2014 г. стоимость шкафов управления Control MP204-S 3х380 составляет:

  • с прямым пуском- 1628-2987 eur при мощности двигателя 0,37-30 кВт
  • с пуском по схеме звезда-треугольник- 1812-3455 eur при мощности двигателя 5,5-30 кВт
  • с устройством плавного пуска- 3225-4694 eur при мощности двигателя 5,5-30 кВт
  • Фирма Grundfos предоставляет на свою продукцию гарантию на 24 месяца со дня продажи, а в случае монтажа насосов уполномоченным сервисным центром с отметкой даты монтажа (что является дополнительной платной услугой)- с момента установки оборудования вне зависимости от времени приобретения.

    Перейти на вкладку "Шкафы Control MP204, Grundfos"

       Прайс на шкафы управления Grundfos ()

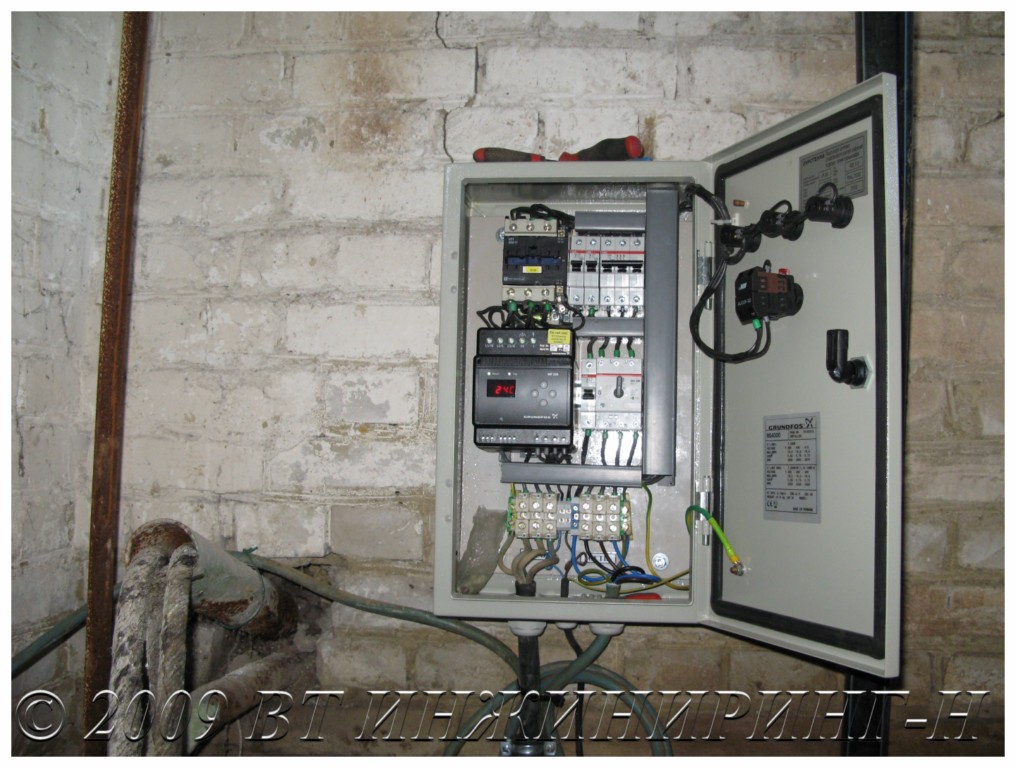

    Пульт ВТ

    Шкафы управления собственного производства.



    Сервисный центр ВТ Инжиниринг-Н на протяжении нескольких лет занимается производством шкафов управления насосного оборудования на основе контроллеров Grundfos (раньше CU3, сейчас MP204).
    В этом случае мы сохраняем все параметры и функции шкафов Grundfos, дорабатываем систему плавного пуска, можем смонтировать систему плавного останова электродвигателя насоса (данные системы предназначены для снижения пусковых токов, что уменьшает нагрузку на электрическую сеть, а также исключают рывки при запуске и остановке электродвигателя, что сводит к минимуму перегрузку гидравлической сети, исключает явление гидроудара. Также системы плавного пуска и останова позволяют увеличить число запусков электродвигателя насоса и ,тем самым, уменьшить ёмкость гидроаккумуляторов, необходимых для работы системы водоснабжения. Ещё одним преимуществом наших пультов является возможность предварительного программирования контроллера MP204 в соответствии с требованиями заказчика и параметрами его оборудования. Стоимость таких шкафов меньше Grundfos не менее чем на 30%, и она может ещё уменьшаться в зависимости от стоимости комплектующих шкафа. Мы предоставляем гарантию на изделие сроком на 2 года, при выполнения условий эксплуатации. На данный момент данное конструкторское решение можно считать оптимальным по соотношению цена-качество.

    Возможна комплектация шкафа управления микропроцессорным измерителем- регулятором ( одно- или многоканальным).
    Устройство позволяет управлять работой насоса с помощью сигнала аналогового датчика, что обеспечивает повышение точности регулирования, позволяет задавать время работы насоса и ожидания в состоянии покоя.
    Это даёт возможность исключить слишком частые пуски насоса при неисправности мембранного бака и прочего гидравлического оборудования или электросети.
    Также возможен контроль уровня воды в скважине с помощью погружного зонда (заказывается отдельной опцией) с индикацией измеряемой величины и остановкой электродвигателя насоса при опасном снижении уровня воды.
    Таким образом в одном щите управления совмещены 2 функции: защита насоса от работы "всухую" и контроль запасов грунтовых вод
    В любом случае, необходимо помнить, что насосное оборудование, особенно глубинное или предназначенное для непрерывной работы в системах водоснабжения, отопления, канализации и т.д. нуждается в надежной защите, точной настройке и периодическом профилактическом обслуживании.

    В последних модификациях шкафа управления цепи сигнализации и управления выполнены на основе программируемого контроллера (вместо традиционной релейной схемы), что позволило увеличить надёжность и реализовать больше функций управления и защиты.

    Осуществляется контроль состояния силового контактора и устройства плавного пуска (при его наличии), при сбое производятся три попытки автоматического перезапуска и последующая аварийная остановка (перезапуск электродвигателя осуществляется в ручном режиме).
    Добавлена функция контроля цепей сигнализации, питание цепей управления- 24В постоянного тока.

     Проспект Control MP204 собственного производства. ()

    Комплексное устройство защиты двигателя ПЗУ Maniero



    ПЗУ Maniero

    Характеристики:

  • электронная панель управления;
  • электропитание 3~ 50/60 Гц 400(220) В ±10%;
  • сверхнизкое напряжение (безопасное для человека) на контактах подключения реле давления или поплавковым выключателем;
  • сверхнизкое напряжение (безопасное для человека) на контактах подключения датчиков контроля уровня (электродов);
  • селекторный переключатель для датчиков уровня (размыкающий контакт для режима «Опорожнение» и замыкающий контакт для режима «Заполнение»);
  • селекторные переключатели для полной шкалы триммера регулировки порога чувствительности датчиков;
  • триммер регулировки порога чувствительности датчиков;
  • триммер регулировки токовой защиты (защиты от перегрузок);
  • временная задержка перед переключением между режимами защиты от перегрузок и минимальной нагрузки, приблизительно 3’’;
  • селекторный переключатель режимов АВТОМАТИЧЕСКИЙ-ВЫКЛЮЧЕНО-РУЧНОЙ (последний режим управления не фиксированный, т. е. с автоматическим возвратом в положение ВЫКЛЮЧЕНО);
  • селекторный переключатель режимов АВТОМАТИЧЕСКИЙ-ВЫКЛЮЧЕНО-РУЧНОЙ (последний режим управления не фиксированный, т.е. с автоматическим возвратом в положение ВЫКЛЮЧЕНО);
  • светодиод работы двигателя (вкл.) или включенной защиты двигателя (мигание);
  • предохранитель защиты двигателя;
  • термопластиковый корпус;
  • вводный и выводные отверстия под кабель;
  • Данное устройство по своим основным функциям аналогично шкафам Grundfos и может применяться как эконом-вариант системы управления насосом. т.к. дешевле как минимум в три раза.


    СТОИМОСТЬ ПЗУ MANIERO:



    Цены на изделия указаны в EUR по курсу ЦБ на день оплаты.

      Марка Артикул U, В Цена(€)
    QA50/B, 0,37 - 2,2 кВт, 220В MT-295.71 220 268
    QA60/C, 0,55 - 3,7 кВт, 380В MT-295.72 380 325
    QA61/C, 0,55 - 5,0 кВт, 380 В MT-295.73 380 329
    QA62/C, 0,55 - 7,0 кВт, 380 В MT-295.74 380 347
    QA63/C, 7,5 - 10,0 кВт, 380 В MT-295.75 380 362
    QA64/C, 7,5 - 13,5 кВт, 380 В MT-295.76 380 382
    QA65/C, 7,5 - 16,0 кВт, 380 В MT-295.77 380 448
    Блок недо- и перенапряжения МТ-251.98 137
    Реле уровня CLM2/3S-24-230В MT-251.89 44
    Плата электронная, (2-18А)QA 60-61-62 МТ-223.51 147
    Плата электронная, (36А)QA 63-64-65 МТ-223.61 134
    Электрод SL 1/00 851,049 9

    В случае, если пульт монтируется Сервисным Центром, предоставляется скидка 5% на закупку оборудования.

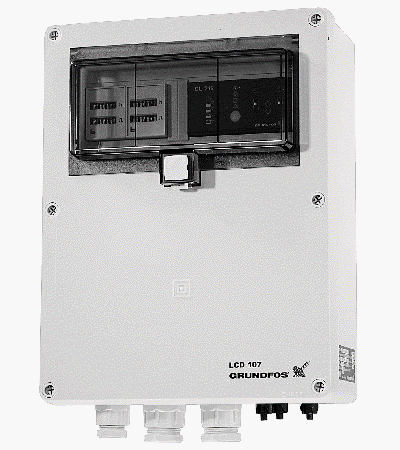

    Пульт управления LC,LCD (Grundfos)



    Блок управления для контроля, управления и защиты насосов типа KP, AP и APG, SEG, SE, SEV, SL (Grundfos), Barracuda GRP (HOMA) и др., использующихся в системах дренажа, канализации и водоснабжения.

    Функционирование: Пульт управления LC
  • Включение насоса (насосов) с помощью реле контроля уровня с измерительным датчиком (датчиками)(в виде колокола).
  • На каждый насос приходится по одному измерительному датчику (в виде колокола).
  • Отдельный измерительный датчик (в виде колокола) для сигнализации опасности затопления водой.
  • Отключение насосов с запаздыванием. Время выбега может устанавливаться в диапазоне от 0 до 180 секунд.
  • Функция антиблокировки насоса при длительном простое насоса,которая каждые 24 часа включает обкатку насоса
  • Выдержка времени при включении после перебоя в подаче напряжения питания может составлять от 0 до 255 секунд
  • Автономный контроль с аварийной сигнализацией опасности затопления водой, перегрузки, перегрева, последовательности фаз и отказа измерительного датчика
  • Автоматические смена насосов и переключение с аварийного на резервный насос



  • Преимуществами данного изделия являются простота и компактность конструкции, безопасность в эксплуатации и надёжность.

    По состоянию на февраль 2014 г. стоимость LC,LCD составляет:

  • LC для одного насоса- 613-639 eur при токах двигателя 1,6- 12 А, 380В
  • LCD для двух насосов- 852-872 eur при токах двигателей 1,6- 12 А, 380В
  • SEG CU 100 для одного насоса SEG- 463 eur при токах двигателя до 9 А, 220В

  • Перейти на вкладку "Шкафы LCD 108, 110, Grundfos"


    Прочие устройства автоматики



    Коробка конденсаторная NDB, Water Technics INC

    Коробка конденсаторная NDB

    Пусковые устройства для насосов WATER TECHNICS серии ST и SP 220 В, SUMOTO (Италия),
    предназначены для комплектации скважинных насосов серии SP с двигателями OPM в качестве пусковых устройств, могут применяться также для комплектации скважинных и колодезных насосов с выносным конденсатором сторонних производителей, таких как Lowara, Speroni и др.



    По состоянию на февраль 2014 г. стоимость конденсаторных коробок NDB составляет:

  • NDB 050- 28 eur при мощности двигателя 0,37 кВт, 220В
  • NDB 075- 28 eur при мощности двигателя 0,55 кВт, 220В
  • NDB 100- 31 eur при мощности двигателя 0,75 кВт, 220В
  • NDB 150- 31 eur при мощности двигателя 1,1 кВт, 220В
  • NDB 200- 34 eur при мощности двигателя 1,5 кВт, 220В
  • NDB 300- 48 eur при мощности двигателя 2,2 кВт, 220В
  • NDB 500- 169 eur при мощности двигателя 4,0 кВт, 220В

  • Коробка конденсаторная SA-SPM, для насосов SP Grundfos

    Коробка конденсаторная SA-SPM

    Предназначены для запуска скважинных насосов серии SP с однофазным электродвигателем, 220В, имеют встроенный пусковой конденсатор.





    По состоянию на февраль 2014 г. стоимость конденсаторных коробок SA-SPM составляет:

  • SA-SPM 7, 0,37 кВт- 173 eur
  • SA-SPM 7, 0,55 кВт- 173 eur
  • SA-SPM 7, 0,75 кВт- 173 eur
  • SA-SPM 8, 1,1 кВт- 288 eur
  • SA-SPM 8, 1,5 кВт- 335 eur
  • SA-SPM 8, 2,2 кВт- 560 eur


  • Распределительный электрошкаф SQSK для насосов SQ, GRUNDFOS

    Распределительный электрошкаф SQSK

    Электромагнитный пускатель производства GRUNDFOS (Германия) предназначен для подключения скважинных насосов SQ.
    Оснащён контактами для подключения реле давления, реле уровня или поплавкового выключателя.



    По состоянию на февраль 2014 г. стоимость электрошкафов SQSK составляет 207 eur при макс. токе Imax=11,5А.



    Комплект для подключения насосов серии SQE, GRUNDFOS

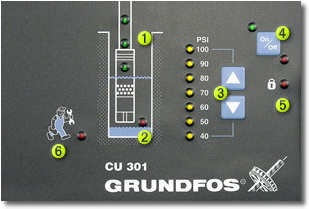

    Блок Cu301

    Состав комплекта:

  • Блок CU301;
  • бак 8 л (7 bar);
  • датчик давления;
  • манометр;
  • кран 3/4’’;
  • хомуты





    По состоянию на февраль 2014 г. стоимость комплекта составляет 643 eur.


      Прайс-лист ВТ Инжиниринг-Н, автоматика

    Кроме стандартных устройств пуска и защиты насосов мы монтируем пульты управления различных конфигураций под индивидуальные требования заказчика с применением комплектующих и электронных компонентов (корпусов различного исполнения, дифференциальных автоматов, контакторов, тепловых реле, реле защиты по сухому току, реле уровня, реле протока, реле контроля фаз, реле задержки времени, электронных счётчиков и т.д.) различных производителей и, соответственно, ценовых категорий.

      ДОКУМЕНТЫ ПО ТЕМЕ, ДОСТУПНЫЕ ДЛЯ СКАЧИВАНИЯ:



     Пульт управления насосами QA/50B MANIERO ()

     Пульт управления насосами QA/60C – 65C MANIERO ()

     Пульт управления насосами LCD 108 Grundfos ()

     Пульт управления насосами LC,LCD Grundfos ()

     Устройство управления для насосов SQ Grundfos ()

     Пульт управления насосами mwr380 MWR ()

     Пульт управления насосами mwr220 MWR ()

     Пульт управления насосами Homa C15, C25 HOMA ()

     Пульты wt WATER TECHNICS INC ()










    Пульт Control MPC Grundfos
