ШКАФЫ УПРАВЛЕНИЯ LCD 108, LCD 110 GRUNDFOS.

Наша компания осуществляет подбор, продажу, монтаж, ремонт, пуско-наладку и сервисное обслуживание шкафов управления канадизационных насосных станций LCD 108, LCD 109 Grundfos (Германия, Дания).

  С ценами на оборудование, расценками на услуги Вы можете ознакомиться на вкладке Прайсы

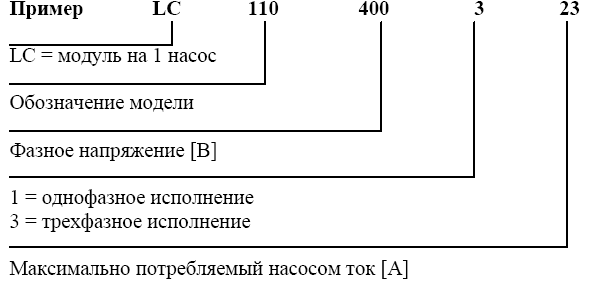

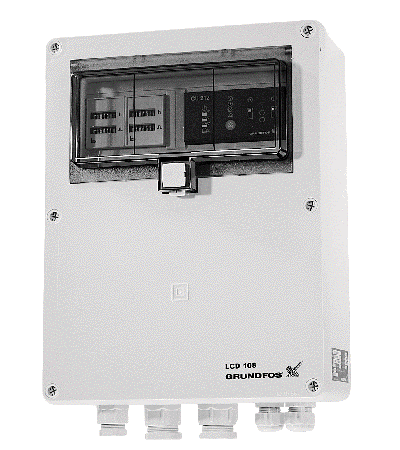

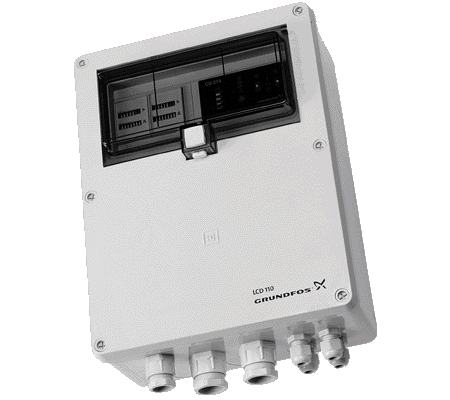

Маркировка LCD Шкаф LCD 108 Шкаф LCD 110 Маркировка LCD















Приборы управления LC 108 служат для регулирования насосов, работающих в составе канализационных сетей, систем питания водоснабжения, насосных станций для подачи и откачивания воды из резервуаров.

Приборы управления LC 108, 110 имеют следующие функции:


  • управление 1 насосом с помощью сигнала от поплавкового выключателя или электродов;

  • выбор автоматического запуска тестового режима в случае длительного простоя насосов (каждые 24 часа);

  • включение батареи в буферном режиме в случае неисправности электросети;

  • включение с выдержкой времени в диапазоне от 0 до 255 секунд (время непредвиденного запаздывания) включения напряжения питания;

  • регулировка автоматического квитирования аварийного сигнала;

  • регулировка автоматического повторного включения;

  • регулировка быстродействия системы в зависимости от конкретных условий эксплуатации;

  • индикация уровня жидкости;

  • аварийная сигнализация:

    • в случае недопустимо высокого уровня жидкости, вызывающего срабатывание аварийной сигнализации опасности затопления,

    • перегрузки (через защитный автомат электродвигателя),

    • перегрева (через термозащиту электродвигателя), для 110 версии ,

    • неправильной последовательности фаз (только для определенных исполнений),

    • неисправностей в электросети (только для определенных исполнений),

    • неисправности поплавкового выключателя, электродов или реле потока,

    • работы всухую.

Прибор управления LC 108 может иметь до 7 вариантов подключения и регулировки при эксплуатации и управлениия ( насосные станции с различным количеством поплавков или электродов, аткаже для подачи откачки воды из резервуаров).

Стоимость шкафов управления канализационными и дренажными насосами (складская программа).

Цены на изделия указаны в EUR по курсу ЦБ на день оплаты.

  Наименование оборудования Артикул Цена(€)
Шкаф управления для 1-го насоса LC 108.400 1,6-5A, 380 В 96841917 613
Шкаф управления для 1-го насоса LC 108.400 3,7-12 A, 380 В 96841921 639
Шкаф управления для 2-х насосов LCD 108.400 1,6-5A, 380 В 96841996 833
Шкаф управления для 2-х насосов LCD 108.400 3,7-12А,380 В 96842002 872
Шкаф управления для одного насоса SEG: CU 100.230.1.9.30/150.A, 220В, до 9А, с пусковым конденсатором и поплавковым выключателем 96076197 463

В случае, если шкаф монтируется Сервисным Центром, предоставляется скидка 5% на закупку оборудования.

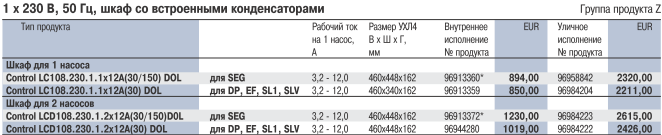

Стоимость шкафов управления LCD 108, 220в (под заказ).

Прайс LC108, 220

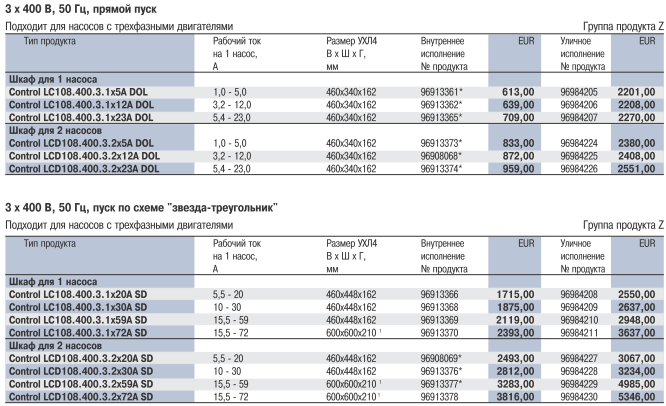

Стоимость шкафов управления LCD 108, 380в (под заказ).

Прайс LC108, 380

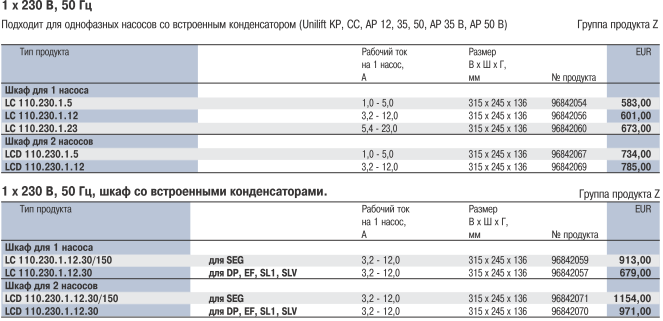

Стоимость шкафов управления LCD 110, 220в (под заказ).

Прайс LC110, 220

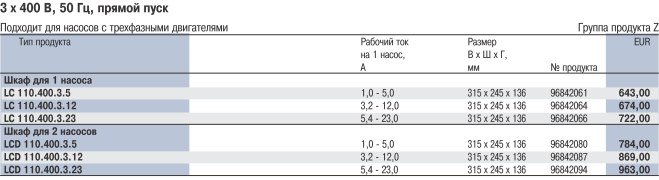

Стоимость шкафов управления LCD 110, 380в (под заказ).

Прайс LC110, 380

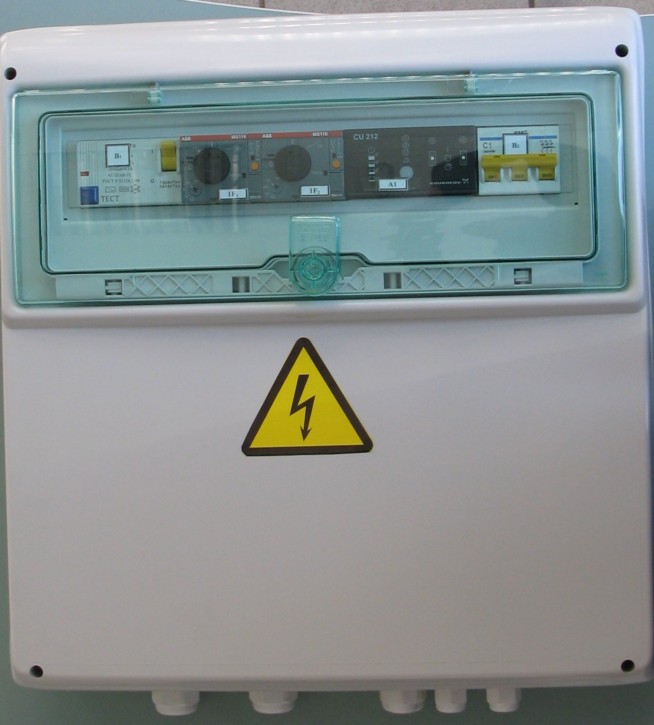

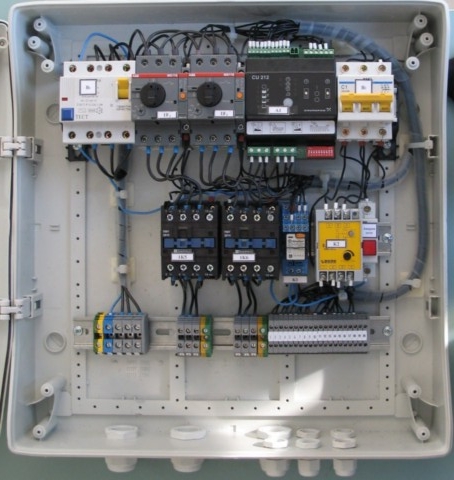

Шкаф управления 2-мя канализационными (дренажными) насосами на базе контроллера CU212.



Шкаф на основе CU212,1 Шкаф на основе CU212 Сервисный Центр ООО "ВТ Инжиниринг-Н" на протяжении многих лет занимается разработкой собственных шкафов управления на основе комплектующих Grundfos с максимальной адаптацией к запросам клиента, добавляя к стандартным схемам управления новые функции защиты и контроля и улучшая, таким образом, функциональность управления и защиту канализационных и дренажных насосов. Кроме того, зачастую наши шкафы управления могут быть изготовлены быстрее стандартных сроков поставки (в среднем- 4-5 недель) заводских шкафов.







ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ:



  • Имеется реле контроля фаз, обеспечивающее защиту от выпадения любой из фаз, пере- и недонапряжения, асимметрии (перекоса) или неправильного чередования фаз.

  • Реле отключает питание контроллера в аварйной ситуации и включает индикацию "авария сети".

  • Имеется УЗО (устройство защитного отключения)- контроль состояния изоляции и пробоя на корпус.

  • Комплектуются отдельными автоматическими вылючателями на каждый насос.

Все функции шкафов LCD с контролером CU 212 сохраняются. Стоимость шкафов управления равна 90-115% от стоимости аналогичных шкафов Grundfos.

Возможна комплектация шкафа управления логическим программируемым реле "ОВЕН" с программой, аналогичной контроллеру CU 212, что позволило снизить стоимость изделия на сумму от 200 EUR по сравнению с базовой модификацией пульта LCD.

В данной комплектации предусмотрена опция дополнительного внешнего выхода (сухой контакт): общая ошибка, опасность затопления, работа насосов (при работе хотя бы одного насоса).

  ДОКУМЕНТЫ ПО ТЕМЕ, ДОСТУПНЫЕ ДЛЯ СКАЧИВАНИЯ:

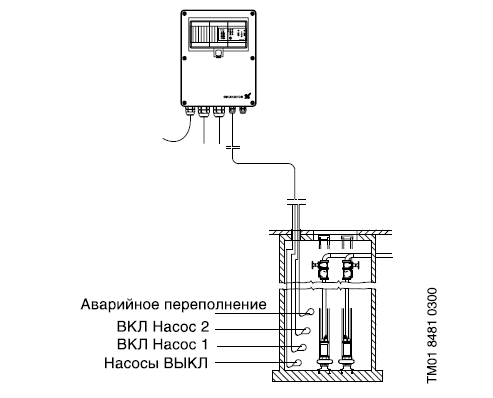

СХЕМА МОНТАЖА ГИДРОСИСТЕМЫ С ПУЛЬТОМ LCD. Схема монтажа LCD









При изготовлении данной страницы сайта использованы материалы наших сервис-партнёров: компаний Grundfos, "Водная техника".
