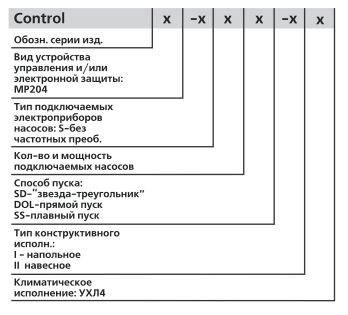

Шкаф управления Control MP 204.

Сервисный центр ООО "ВТ Инжиниринг-Н"-официальный сервис-партнёр Grundfos производит продажу, монтаж и сервисное обслуживание шкафов управления скважинными насосами и станциями повышения давления на основе контроллера MP 204 (Control MP, Control MPС) производства Grundfos (Дания), а также предлагает шкафы управления на основе МР204 собственного производства с максимальной адаптацией под требования заказчика по функциям, составу комплектующих и обладающие дополнительными функциями (такими как плавный останов насоса).

  С ценами на оборудование, расценками на услуги Вы можете ознакомиться на вкладке Прайсы

Шкаф управления насосами с блоком электронной защиты двигателя МР204 служит для управления и контроля погружными скважинными насосами типового ряда SP, а также может быть применен для насосов следующих типовых рядов BM, BMB, CR, TP, NB, NK после предварительного согласования со специалистами компании GRUNDFOS. Разработан Грундфос для управления электродвигателем одного насоса.

Блок MP204 может работать при силе тока электродвигателя от 3 до 999 А в диапазоне напряжений 100-480 В переменного тока.Процесс настройки блока занимает не более 2 минут.
Помимо защиты двигателя МР204 выполняет функцию устройства контроля энергопотребления, что позволяет использовать измерения для оптимизации системы.
Возможна комплектация шкафа управления дополнительными интерфейсами передачи данных для подключения к системам дистанционного управления и мониторинга.

Технические данные:

Ввод питания . . . . . . . . . . . . . . . . . . . . .одинарный
Напряжение питания . . . . . . . . . . .3 x 380 В, 50 Гц
Мощность, P2 . . . . . . . . . . . . . . . . . . . . .от 0,37 кВт
Способ пуска насоса . . . . . . . . . . . . . . . . . . прямой,
                                               "звезда-треугольник",
                                                                     плавный
Тип управления . . . . . . . . . . . . . .по реле давления,
                                                               реле уровня,
                                                                    поплавку,
                                      другому релейному сигналу.

Оснащен:

• главным выключателем;


• многопозиционным переключателем (Р-О-А);


• устройством комплексной защиты электродвигателя MP204;


• защитным автоматом электродвигателя;


• сухим контактом для подключения управляющего однополюсного реле для вкл/выкл насоса в автоматическом режиме;


• беспотенциальным перекидным контактом аварийной сигнализации;


• лампой индикации рабочего режима;


• лампой индикации аварийного режима;


• кнопками для включения/выключения насоса в ручном режиме.



Функции

Шкаф управления со встроенным блоком электронной защиты электродвигателя МР204 обеспечивает следующую защиту:

• Перегрузка/недогрузка, работа "всухую".


• Падение напряжения/перенапряжение. Устройство отслеживает уровень напряжения: колебания напряжения, которые могут быть вызваны длинным кабелем или трансформатором, могут повредить насос.


• Асимметрия тока.


• Отсутствие фазы. Обрыв фазы часто происходит вследствие износа, либо повреждения питающего кабеля, плохого контакта в клеммах и разъёмах, при перегорании предохранителей.


• Контроль чередования фаз.При неправильно подсоединённых фазах двигатель вращается в неверном направлении, что приводит к сокращению эффективности работы и избыточному износу.


• Контроль сопротивления изоляции. Измерение утечки напряжения на землю при пуске насоса защищает его от неисправности заземления или нарушения изоляции до запуска в работу.


• Контроль состояния датчиков PTC/реле температуры, Pt100/1000, Tempcon.


• Контроль количества пусков электродвигателя в течении часа и 24 часов. Обеспечивается постоянный контроль потребления электроэнергии двигателем и отключение насоса при снижении энергопотребления до определённого уровня. Это может указывать на наличие проблемы и предотвращает полный выход электродвигателя из строя, который мог мог бы произойти при продолжении работы насоса на сухом ходу.


• Повышенное/пониженное значение значение cos j. Данный коэффициент служит показателем работы насоса в оптимальном режиме. Если MP204 регистрирует снижение коэффициента мощности, это может свидетельствовать о засорении на входе насоса или неисправности рабочего колеса.


• Ёмкость пускового и рабочего конденсаторов (для однофазной системы).


• Гармонические искажения.


• Связь с сетью.


• Считывание и запись актуальных параметров в режиме «функция обучения»

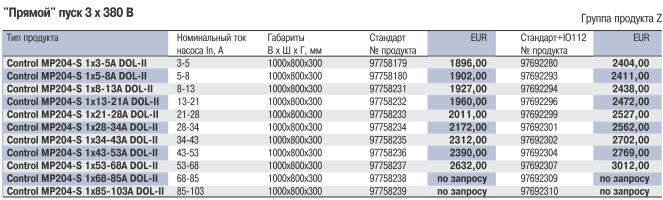

Стоимость шкафов управления Control MP 204(прямой пуск).

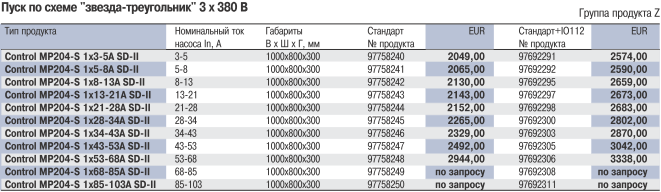

Стоимость шкафов управления Control MP 204(звезда-треугольник).

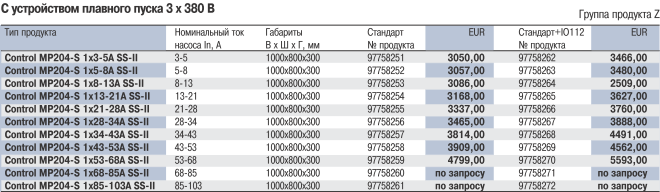

Стоимость шкафов управления Control MP 204(плавный пуск).

  ДОКУМЕНТЫ ПО ТЕМЕ, ДОСТУПНЫЕ ДЛЯ СКАЧИВАНИЯ:

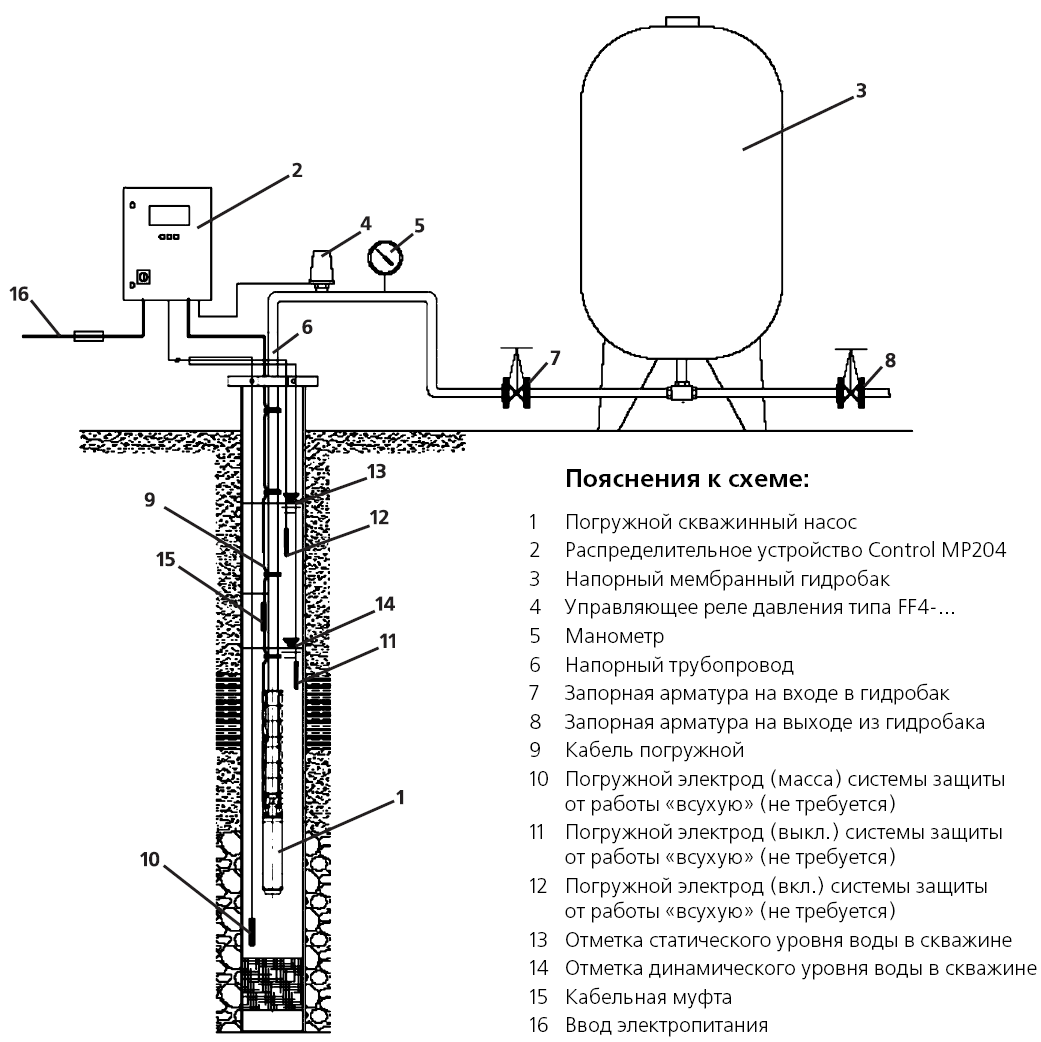

СХЕМА МОНТАЖА ГИДРОСИСТЕМЫ С ПУЛЬТОМ MP204.
