ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СКВАЖИННЫХ НАСОСОВ SQ.

Особенности насосов SQ, SQ-N, SQE:

Разрез SQ

  • Небольшие размеры и вес (диаметр насоса 74 мм), оптимальное решение для скважин с обсадной трубой диаметром меньше 114мм:

    1. удобство монтажа и обслуживания;
    2. экономия на бурении и обустройстве скважин.

  • Встроенный обратный клапан:

    1. надежная работа насоса в любом положении: вертикальном, горизонтальном, наклонном.

  • Плавающие рабочие колеса:

    1. насос устойчив к небольшому содержанию песка в перекачиваемой воде до 50 г/м3.

  • Керамические подшипники (карбид вольфрама/керамика).

  • Детали насоса из нержавеющей стали и композитных материалов (рабочие колеса):

    1. повышенная износостойкость по отношению к песку, возможность перекачки питьевой воды.

  • Фильтр на всасывании:

    1. защита от содержащихся в воде крупных посторонних включений.

  • Электродвигатель на постоянных магнитах:

    1. высокий КПД;
    2. низкое потребление электроэнергии;
    3. повышенный пусковой момент;
    4. высокая мощность в широком диапазоне нагрузок.

  • Встроенная защита от сухого хода:

    1. выключение насоса в случае отсутствия воды в скважине, что предотвращает перегорание двигателя (через 5 минут автоматически включается);
    2. не требуются дополнительные устройства защиты.

  • Функция плавного пуска:

    1. защита от гидравлического удара в системе;
    2. снижение износа и предотвращение перегрузки при запуске электродвигателя;

  • Встроенная защита электродвигателя:

    1. защита от перегрузки (при повышенном потреблении тока автоматически снижается частота вращения вала электродвигателя, при падении частоты вращения ниже 65% от номинала насос автоматически выключается);
    2. защита от перегрева (обеспечивается встроенным термодатчиком);
    3. защита от перенапряжения и падения напряжения;
    4. возможность работы при пониженном (до 150В) или повышенном (до 280В), скачках и перепадах напряжения электрического тока в сети; при выходе за эти пределы насос автоматически отключается начинает работать, когда устанавливается нормальное напряжение;
    5. защита от осевого смещения всплытия рабочего колеса при минимальных расходах ( предусмотрен специальный верхний упорный подшипник);
    6. насосы SQE – регулируемая частота вращения при использовании блока управления CU 300 или CU 301 с возможностью управления через пульт дистанционного управления.







Ниже приведены графики для подбора скважинных насосов серии SQ.

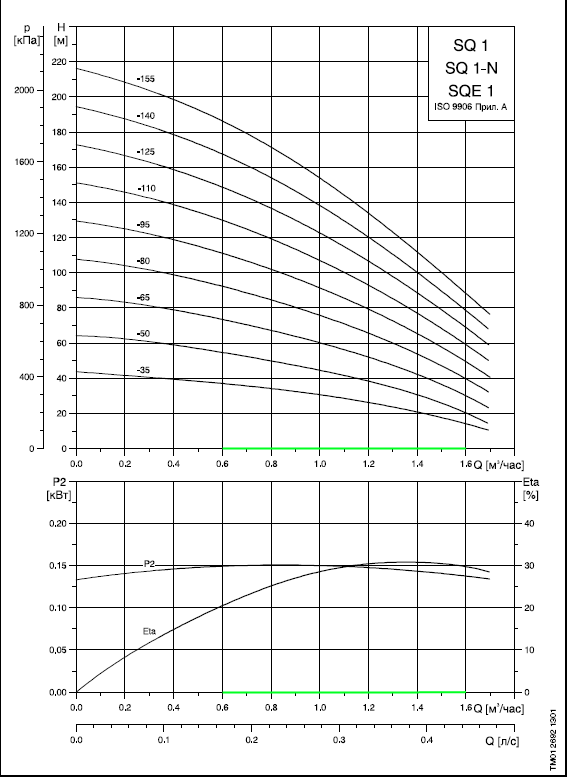

График SQ1

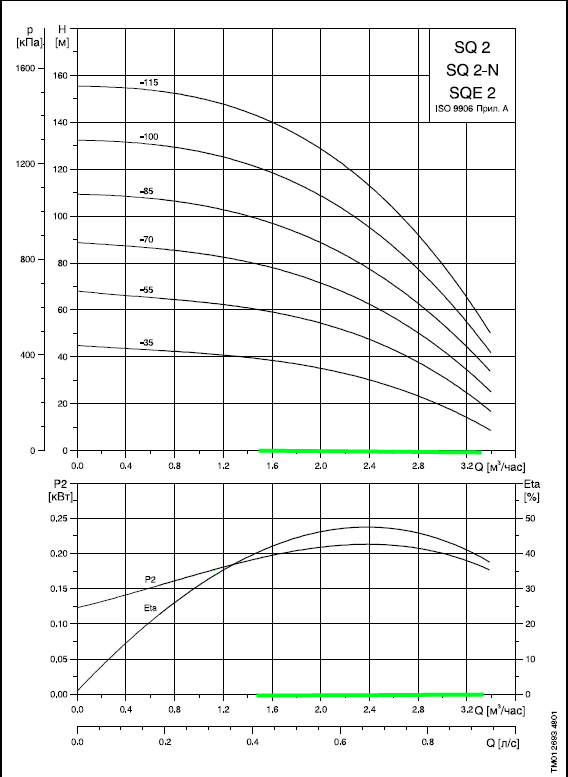

График SQ2

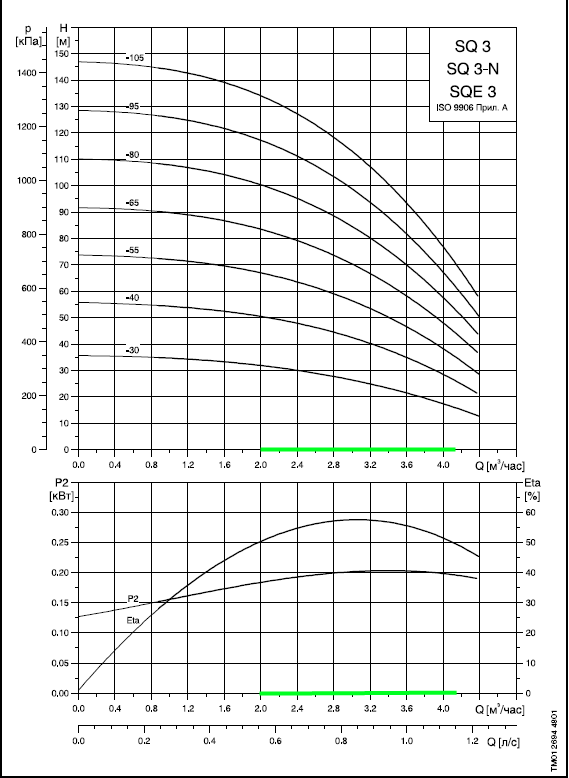

График SQ3

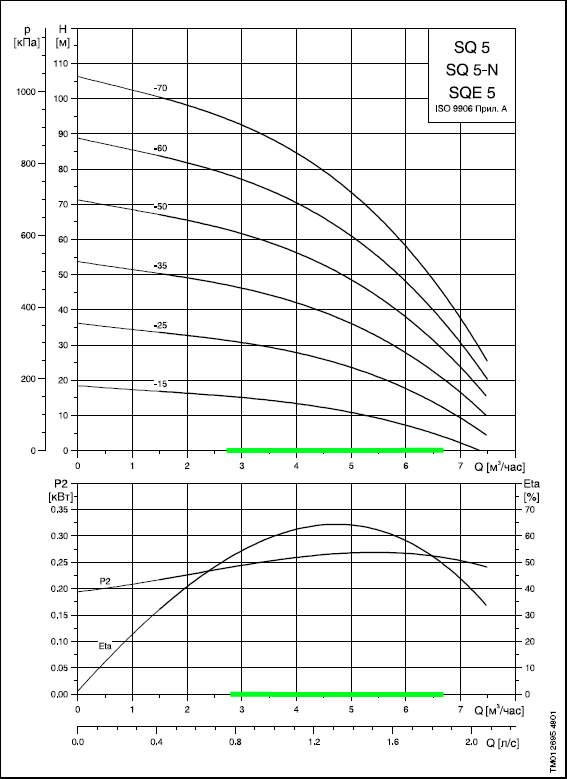

График SQ5

Наиболее дорогим компонентом в скважинном насосе является его электродвигатель. При выходе его из строя стоимость ремонта составляет более половины стоимости нового насоса, при этом могут возникнуть проблемы с наличием необходимого двигателя на складе Grundfos.

При подборе скважинного насоса модельного ряда SQ рекомендуем придерживаться следующего правила:
большую часть времени электродвигатель должен работать в области, близкой к максимальному К.П.Д.( на графике- зона, выделенная зелёным цветом). Допускается кратковременная работа в пределах кривой графика за пределами оптимальной зоны, при продолжительной эксплуатации в пограничных режимах создаются предпосылки для перегрева насоса, вследствие нехватки воды (левая часть графика), либо преждевременного износа подшипников из-за большого объёма работы насоса (правая часть графика). В любом случае желательно регулировать давление включения и выключения насоса на реле управления в пределах оптимального диапазона. Важная информация: Защита от "сухого хода" также эффективна только в пределах рекомендуемого диапазона работы насоса, т.е для выделенных кривых.

ВЫБОР РАЗМЕРОВ НАСОСА:

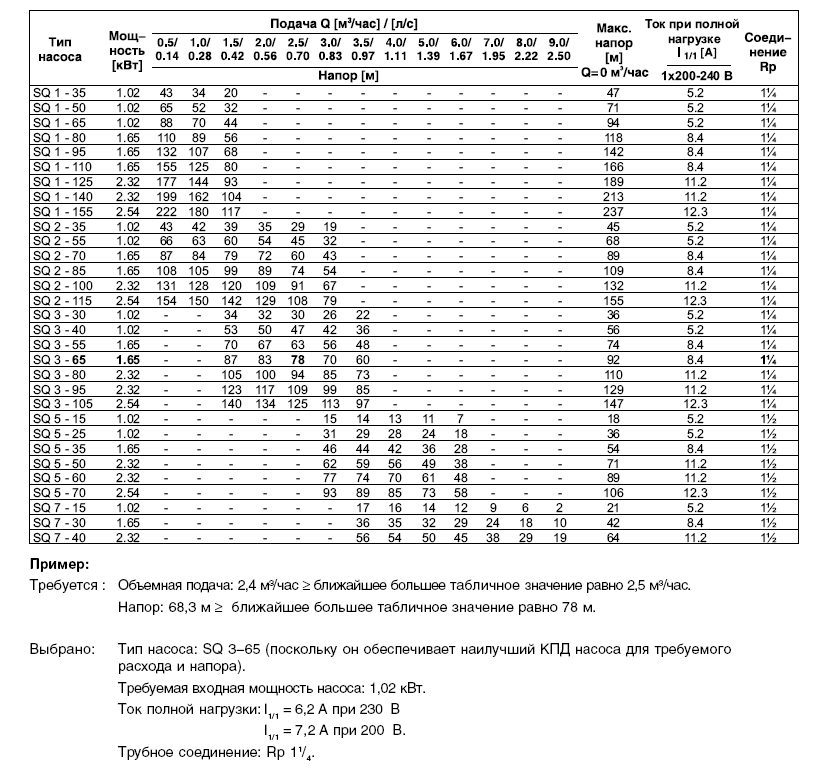

Таблица SQ1

ДОКУМЕНТЫ ПО ТЕМЕ, ДОСТУПНЫЕ ДЛЯ СКАЧИВАНИЯ:





Перейти на вкладку "Скважинные насосы Grundfos"



При изготовлении данной страницы были использованы материалы нашего сервис- партнёра Grundfos.
