Основные требования к условиям эксплуатации и характеристики, MQ Grundfos (Грундфос).
- Максимальное давление на входе в насос 3,5 бар для MQ3-35, 4,5 бар для MQ3-45.
- Максимальное давление в гидросистеме 7,5 бар.
- Максимальная высота всасывания 8м.
- Максимальная подача 4,5 м³⁄ч.
- Включается при падении давления за насосом ниже 2 бар или при расходе воды 1,2 л/ч (0,072 м3/ч) и выключается при прекращении водоразбора.
- Насос автоматически отключается в случае возникновения сухого хода или перегрева, вызванных, например, засорением или перегрузкой, предотвращая тем самым перегорание обмоток электродвигателя.
- Насос автоматически отключается при блокировке электродвигателя или частых пусках и остановках вызванных течью в гидросистеме (кран, унитаз, течь во всасывающем трубопроводе.
- Насос имеет функцию автоматического сброса состояния неисправности. В случае работы всухую или подачи аналогичного аварийного сигнала насос будет остановлен. В течение последующих 24 часов насос будет через каждые 30 минут пытаться вновь запуститься. Функцию сброса можно заблокировать.
- Насос охлаждается перекачиваемой водой, поэтому он работает почти бесшумно.
- Насос поставляется с обратным клапаном , который рекомендуется устанавливать на всасывающий трубопровод, если насос качает воду из колодца, необходимо установить клапан в колодец ниже уровня воды. Различные источники рекомендуют при подборе насоса ориентироваться на следующее соотношение: при длине всасывающей линии более 10 и высоте подъёма более 4 м, необходимо выбирать ее диаметр на один типоразмер больше входного штуцера, а каждые 4-5 метров протяжённости всасывающей трубы уменьшают глубину всасывания на 1 метр. Максимальную высоту всасывания можно определить на диаграмме внизу.
- Если насос снимается с эксплуатации на длительный период времени, из него необходимо слить всю воду.
Рекомендуемая защита станции водоснабжения MQ Grundfos (Грундфос).
Водяной насос MQ в достаточной степени защищён собственно разработчиками. Можно рекомендовать, при использовании станции в схеме повышения давления, установить на входе в насос редуктор, ограничивающей входное давление ниже критического (4,5 бар для MQ3-35, 3,5 бар для MQ3-45). Кроме того, необходимо, чтобы напряжение электропитания поддерживалось в диапазоне -10% / +6% от номинального 1 Х 220-240 В, 50 Гц, в противном случае, рекомендуем применить электронный стабилизатор напряжения. Также можно использовать дополнительный, помимо встроенного, гидроаккумулятор для сокращения числа включений и выключений электродвигателя.

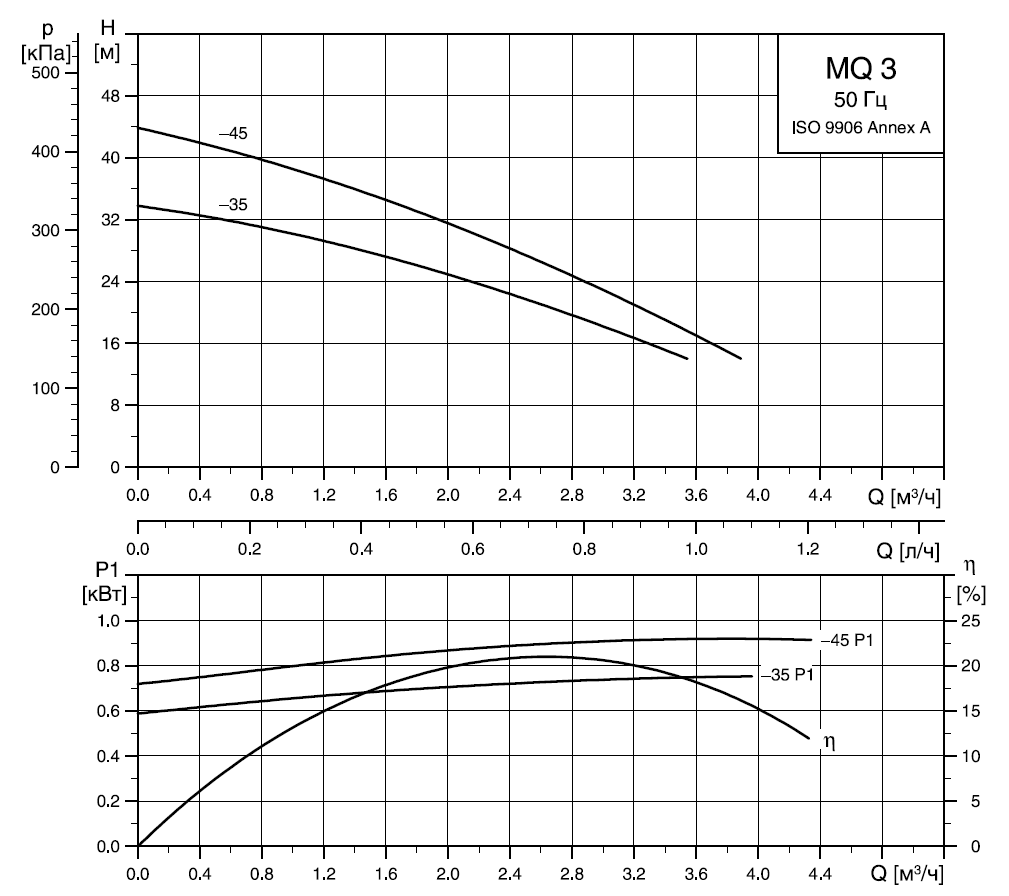

График производительности насоса.
Неисправности компактных станций водоснабжения MQ.
|
| Неисправность насоса |
Причина |
Устранение |
|
| 1. Насос после включения не работает. |
a) Недостаточный объем воды.
б) Перегрев из-за слишком высокой температуры перекачиваемой жидкости (свыше +35°С).
в) Перегрев из-за блокирования/засорения грязью насоса.
г) Слишком низкое или высокое напряжение питания.
д) Отсутствует подача тока.
е) Отсутствует водопотребление.
ж) Насос в аварийном режиме.
|
а) Проверить подачу воды/всасывающую линию.
в) Подвести к насосу холодную перекачиваемую жидкость.
в) Связаться с поставщиком насоса.
г) Проверить напряжение питания. Устранить неисправность, если это возможно
д) Подключить насос к источнику напряжения питания.
е) Открыть водозаборную арматуру. Проверить, чтобы высота наивысшей точки напорной линии не превышала 15 метров относительно уровня расположения насоса.
ж) Возможно, нужно сбросить (квитировать) аварийный сигнал с помощью кнопки вкл/выкл.
|
| 2. Насос не выключается. |
а) Разгерметизация или повреждение трубопровода заказчика.
б) Заблокирован или отсутствует обратный клапан.
|
а) Выполнить ремонт трубопровода.
б) Промыть имеющийся обратный клапан или установить новый.
|
| 3. Насос выключается в процессе эксплуатации. |
а)Работа всухую.
б) Перегрев из-за слишком высокой температуры перекачиваемой жидкости (свыше +35°С).
в) Перегрев из-за:
- слишком высокой температуры окружающей среды (свыше 45°С);
- перегрузки электродвигателя;
- блокирования электродвигателя/насоса.
г) Слишком низкое напряжение питания.
|
а) Проверить подачу воды/всасывающую линию.
б) Подвести к насосу холодную перекачиваемую жидкость.
в) Связаться с поставщиком насоса.
г) Проверить напряжение питания. Устранить неисправность, если это возможно.
|
| 4. Насос выключается в процессе эксплуатации. Индикатор "Аlarm" мигает. |
а) Частые пуски/остановы, это может происходить из-за течи:
- во всасывающем трубопроводе,
- текущем кране,
- унитазе.
|
а) Проверить подачу воды/всасывающую линию.
|
| 5. Частые включения и отключения. |
а) Не герметична всасывающая линия/попадание воздуха в воду.
б) Слишком низкое или высокое давление в напорном резервуаре.
|
а) Проверить подачу воды/всасывающую линию.
б) Проверить давление в напорном резервуаре.
|
| 6. При соприкосновении насос бьет током. |
а) Повреждена система заземления.
|
а)Обеспечить заземление в соответствии с предписаниями. |
| 7. Насос включается при отсутствии водопотребления. |
а) Повреждение обратного клапана или трубопровода заказчика, разгерметизация трубопровода заказчика.
|
а) Промыть обратный клапан или установить новый.
|
