Скважинные насосы серии SP Grundfos могут устанавлиаться вертикально, горизонтально и наклоннно. Существенным ограничением является то, что насос никогда не должен устанавливаться ниже горизонтальной плоскости относительно электродвигателя ( проще говоря: насосная часть должна всегда быть выше электродвигателя. В случае применения насоса в положении, отличном от вертикального (главным образом в емкостях и колодцах), следует использовать специальные защитные кожухи (бустер-модули) с защитной сеткой на всасывании и специальными хомутами для жёсткого закрепления насоса. В силу того, что скважинный насос охлаждается потоком протекающей воды, данное устройство как бы имитирует скважину и направляет перекачиваемую жидкость вдоль корпуса насоса. Жёсткая фиксация необходима для предотвращения смещения насоса при переходных режимах (запуска, остановки, резкого увеличения числа оборотов).

Схема вертикальной установки насоса в скважину.

Наиболее простая и распространная схема монтажа скважинного насоса.

Следует учитывать, что положение электродвигателя при монтаже в скважину должно всегда быть выше скважинного фильтра, при этом сам насос во время работы должен постоянно быть полностью погружен в воду ( ниже динамического уровня воды в скважине). Кроме того, насос не должен работать более 5 минут при закрытой напорной линии ("на закрытую задвижку"), т.к. в этом случае отсутствует охлаждающий поток воды, что ведёт к перегреву электродвигателя и насоса. Требуемый для скважинных электродвигателей фирмы Grundfos диапазон отклонения напряжения сети, измеренного на зажимах электродвигателя, должен составлять -10/+6% от номинального значения напряжения во время непрерывной эксплуатации (включая колебания напряжения в сети и падение напряжения в кабелях). При выборе кабеля следует выбирать водостойкие кабели типа 00ID4063- 4 х 1,5 мм ², 00ID4064- 4 х 2,5 мм ², 00ID4065- 4 х 4 мм ², 00ID4066- 4 х 6 мм ², 00ID4067- 4 х 10 мм ², 00ID4068- 4 х 16 мм ², аналогичные сечения фирмы Aristoncaci. В целях экономии широко применяются также отечественные водостойкие кабели типа КГ соответствующей номенклатуры.

С алгоритмом подбора кабеля и ёмкости необходимого гидроаккумулятора можно ознакомиться на вкладке "Подбор скважинного насоса"

Схема вертикальной установки насоса в скважину с управляющими электродами.

В этом случае применяются пускозащитные устройства типа QA Maniero, либо иные блоки уравления, включающие в себя реле защиты по "сухому ходу". Рекомендуетя демонтировать встроенный обратный клапан на насосе, установить вентиляционный клапан (см. схему), обратный клапан смонтировать на оголовке скважины. Также Grundfos рекомендует в трубопроводе между вентиляционным клапаном и мембранным баком не устанавливать никакого отвода.

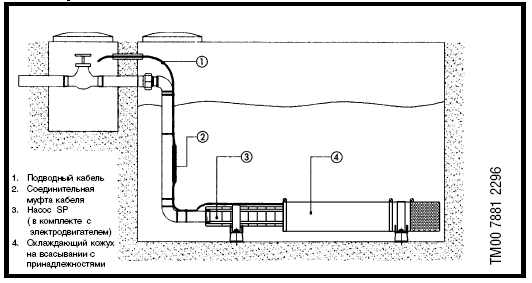

Схема горизонтальной установки насоса .

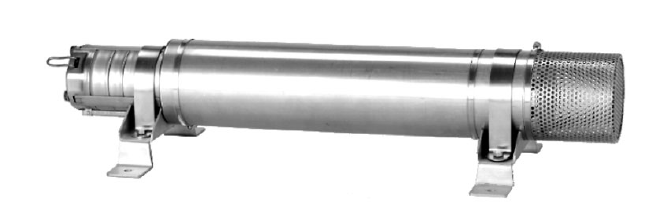

Применение охлаждающего кожуха рекомендуется для обеспечения длительной безаварийной эксплуатации скважинного насоса в результате защиты от различных отложений (водорослей, охры, извести и т. д.). Применение такого кожуха возможно и при вертикальном расположении, поскольку кожух препятствует попаданию в электродвигатель песка или шлама, что может значительно снизить теплоотвод и, как следствие, нагрузочную способность и срок службы электродвигателя.
