Скважинные насосы серии SQ,SQE Grundfos могут устанавливаться вертикально, горизонтально и наклонно. Существенным ограничением является то, что насос никогда не должен устанавливаться ниже горизонтальной плоскости относительно электродвигателя ( проще говоря: насосная часть должна всегда быть выше электродвигателя. В случае применения насоса в положении, отличном от вертикального (главным образом в емкостях и колодцах), следует использовать специальные защитные кожухи (бустер-модули) с защитной сеткой на всасывании и специальными хомутами для жёсткого закрепления насоса. В силу того, что скважинный насос охлаждается потоком протекающей воды, данное устройство как бы имитирует скважину и направляет перекачиваемую жидкость вдоль корпуса насоса. Жёсткая фиксация необходима для предотвращения смещения насоса при переходных режимах (запуска, остановки, резкого увеличения числа оборотов).

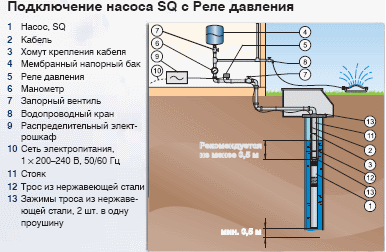

Схема с реле давления и гидроаккумулятором.

Наиболее простая и распространённая схема монтажа скважинного насоса.

Следует учитывать, что положение электродвигателя при монтаже в скважину должно всегда быть выше скважинного фильтра (при минимальном диаметре скважины 76мм), при этом сам насос во время работы должен постоянно быть полностью погружен в воду ( ниже динамического уровня воды в скважине). Чтобы обеспечить достаточное охлаждение электродвигателя, минимальный расход при включенном насосе не должен опускаться ниже 50л/ч. Кроме того, насос не должен работать более 5 минут при закрытой напорной линии ("на закрытую задвижку"), т.к. в этом случае отсутствует охлаждающий поток воды, что ведёт к перегреву электродвигателя и насоса. Требуемый для скважинных электродвигателей фирмы Grundfos диапазон отклонения напряжения сети, измеренного на зажимах электродвигателя, должен составлять -10/+6% от номинального значения напряжения во время непрерывной эксплуатации (включая колебания напряжения в сети и падение напряжения в кабелях). При выборе кабеля следует выбирать водостойкие кабели типа 00ID7946- 3 х 1,5 мм ², 00ID7947- 3 х 2,5 мм ², 00ID7947- 3 х 4 мм ², 00RM4098- 3 х 6 мм ², 00RM3952- 3 х 1,5 мм ² плоский (Grundfos), аналогичные сечения фирмы Aristoncaci. В целях экономии широко применяются также отечественные водостойкие кабели типа КГ соответствующей номенклатуры.

Значения максимальной длины кабеля при напряжении питания 240В.

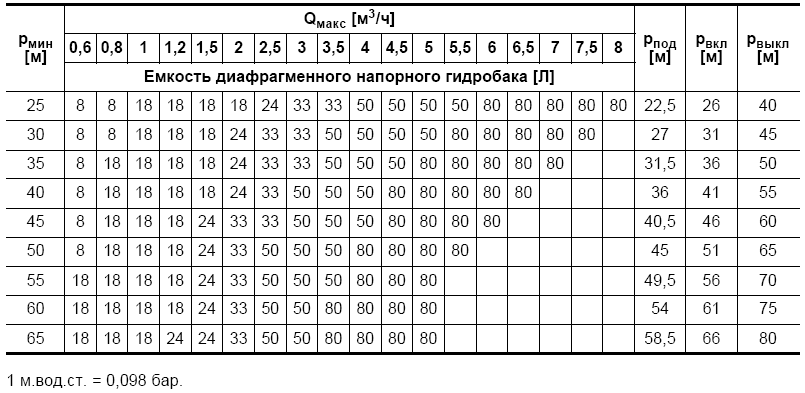

Выбор диафрагменного напорного бака.

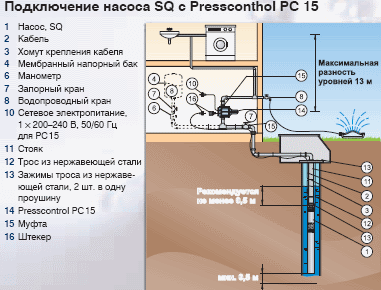

Насос SQ с Presscontrol (с мембранным баком или без него).

При водозаборе насосом управляет устройство Presscontrol. Мембранный напорный бак устанавливается между насосом SQ и Presscontrol. В установках, где используется мембранные напорные гидробаки, вода подаётся сразу при открытии крана, т.к. мембранный напорный гидробак принимает на себя функцию источника воды в процессе плавного пуска насоса SQ (около 2-х секунд). При прекращении расхода воды ( поток=0) насос продолжает работать в течение 10 секунд, при этом в мембранном баке увеличивается давление. В случае утечки менее 50л/час,включение насоса происходит не в функции расхода, а в функции давления через Presscontrol PC15 (давление включения=1,5 бар). Если расход воды превышает 50л/час, насос работает непрерывно.

Ниже приведены графики для подбора скважинных насосов серии SQ.

Система поддержания постоянного давления.

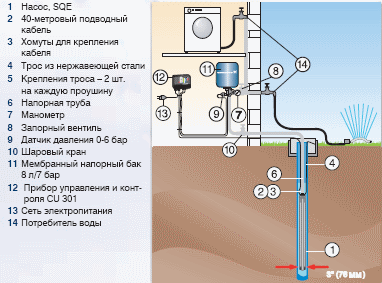

Скважинный насос модели SQE 3‛ фирмы Grundfos в сочетании с модулем управления CU 301 обеспечивает постоянное давление воды при переменном водопотреблении, обеспечивая при этом максимальные характеристики насоса (частота вращения двигателя MSE3 может регулироваться в диапазоне 65-100% от номинального значения). Давление регистрируется датчиком давления, и соответствующее значение передаётся на CU 301. При низком расходе (ниже 0,18 м³/ч) давление медленно уменьшается. Когда давление в гидробаке падает на 0,5 бар ниже контрольной точки, насос включается. Насос продолжает работать до тех пор пока давление не будет превышать контрольную точку на 0,5 бар. Подобный способ работы называется включением/выключением. При потоке свыше 0,18 м³/ч давление быстро уменьшается, при этом насос запускается и поддерживает постоянное давление в баке. В процессе работы CU 301 регулирует производительность насоса для поддержания постоянного давления. При отсутствии расхода насос заполняет гидробак и останавливается в течение нескольких секунд. Аналогично работает схема с модулем управления CU 300.

Блоки управления CU 301, CU 300.

Блоки управления CU 301, CU 300 - блок управления, контроля и регулирования, специально разработанный для насосов SQE, работающих при постоянном давлении. Он обеспечивает следующие функции: полное управление насосами SQE, двусторонняя связь с насосами SQE, возможность регулировки давления, аварийная индикация при возникновении неисправностей в процессе эксплуатации, включение-выключение или сброс установочных параметров при помощи кнопки, дистанционное управление параметрами при помощи пульта R100.
