НЕИСПРАВНОСТИ СТАНЦИЙ ВОДОСНАБЖЕНИЯ Hydrojet JP, Grundfos (Грундфос).

Grundfos

Основные требования к условиям эксплуатации и характеристики, Hydrojet JP Grundfos (Грундфос).


JP Grundfos

Станции водоснабжения Grundfos

  • При давлении на приеме свыше 1,5 бар давление нагнетания должно составлять не менее 2,5 бар.

  • Максимальное рабочее давление- 6 бар.

  • Максимальная высота всасывания 8м.

  • Максимальная подача 4,2 м³⁄ч.

  • Максимальный напор- 48м (JP6), 38м (JP5).

  • Однофазные электродвигатели переменного тока имеют встроенный термовыключатель и не требуют дополнительной защиты двигателя.Трехфазные двигатели должны быть подключены через защитный выключатель двигателя.

  • Для всасывающих магистралей протяженностью свыше 10 м или при высоте всасывания свыше 4 м рекомендуется выбирать диаметр всасывающего трубопровода на один типоразмер трубы больше, чем диаметр всасывающего патрубка насоса. При работе в режиме всасывания рекомендуется устанавливать во всасывающей магистрали обратный клапан. Различные источники рекомендуют: каждые 4-5 метров протяжённости всасывающей трубы уменьшают глубину всасывания на 1 метр.

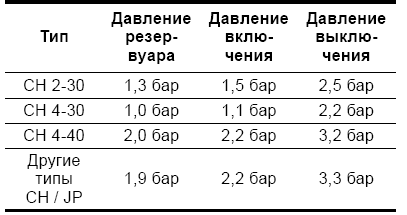

  • Заводские настройки давления для станции водоснабжения Hydrojet приведены в таблице внизу. В общем случае, давление включения складывается из следущих величин:

    • необходимое минимальное давление в верхней точке водоразбора;

    • разница в высоте между насосом и в верхней точке водоразбора.

    • потери давления в трубопроводе.

    Рекомендуемое значение давления выключения должно превышать рассчитанное значение давления включения на + 1,0...1,5 бар

  • Перед установкой давления включения необходимо рассчитать подпор в мембранном напорном резервуаре. Рекомендованное значение подпора в мембранном резервуаре должно составлять 0,9 от давления включения насоса.

  • Если насос снимается с эксплуатации на длительный период времени, из него необходимо слить всю воду, сливные пробки при этом должны заворачиваться от руки.

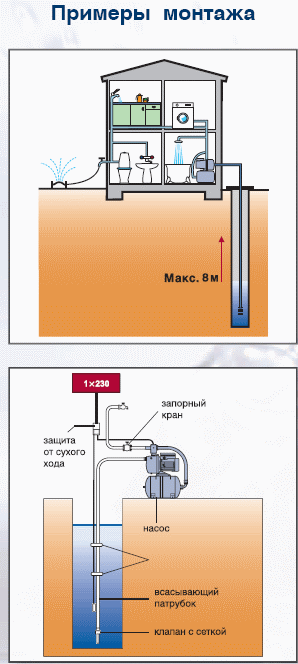

Схема монтажа JP Заводские настройки JP График JP

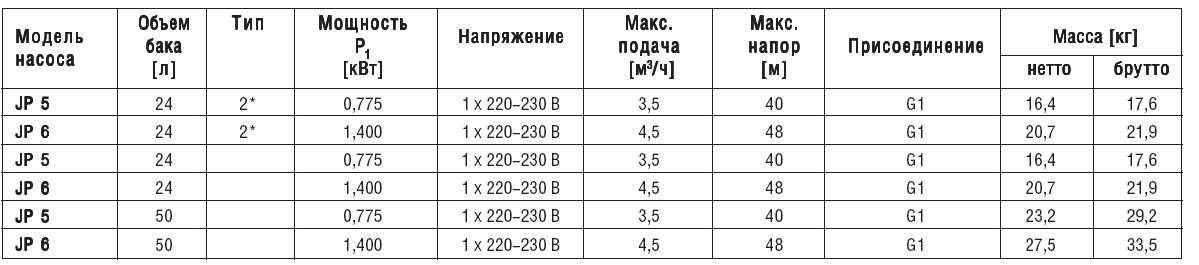

Характеристики станций водснабжения JP Грундфос.

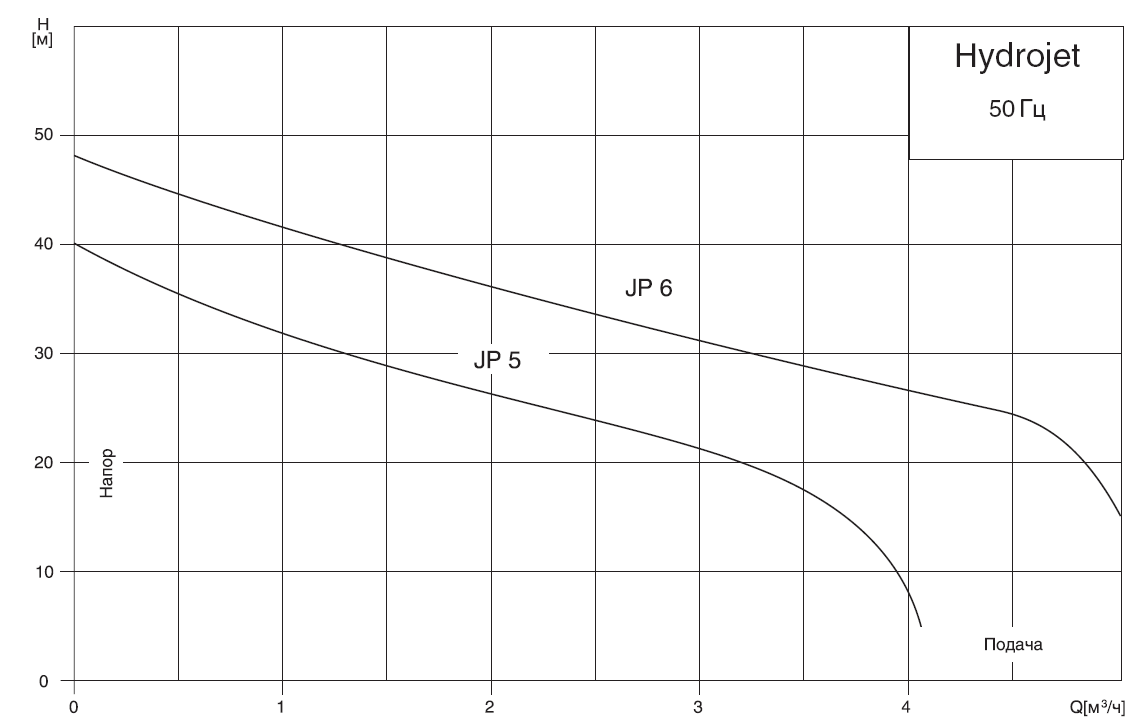

График JP

Неисправности станций водоснабжения Hydrojet и насосов JP.

Неисправность насоса
Причина
1. Насос после включения не работает. a) Повреждение в системе питания электродвигателя или отсутствие тока.

б) Насос забит грязью.

в) Неисправность электродвигателя.

2. Насос работает, но подачи воды нет или очень низкая подача/давление. a) Насос не заполнен водой.

б) Всасывающая или напорная магистраль забита грязью.

в) Насос забит грязью.

г) Слишком большая высота всасывания (свыше 8 м).

д) Слишком длинная всасывающая магистраль.

е) Слишком мал диаметр всасывающей магистрали.

ж) Конец всасывающей магистрали находится выше уровня воды.

з) Разгерметизация всасывающей магистрали.

и) Неправильная установка эжекторного клапана (действительно только для насосов с эжекторным клапаном).

й) Неправильное направление вращения (трехфазного электродвигателя).

3. Насос выключается в процессе эксплуатации. a) Однофазные электродвигатели: из-за перегрева сработало тепловое реле защиты электродвигателя.

б) Трехфазные электродвигатели: сработал установленный заказчиком расцепитель максимального тока.



Перейти на вкладку "Станции водоснабжения"

  ДОКУМЕНТЫ ПО ТЕМЕ, ДОСТУПНЫЕ ДЛЯ СКАЧИВАНИЯ:



 Руководство по монтажу и эксплуатации насосов JP Grundfos ()

 Руководство по монтажу и эксплуатации насосов Hydrojet JP Grundfos ()



При изготовлении данной страницы использовались материалы наших сервис-партнёров Grundfos, Водная Техника.
